Vapcell S4 plus V3.0 univerzálna nabíjačka pre Li-Ion, NIMH, NiCd batérie
Kód: VAPCELLS4V3Podrobný popis
VAPCELL
S4 Plus V3.0
Štvorslotová nabíjačka a analyzér článkov Li-ion, NiMH a NiCd
S4+ V3.0 s režimom Storage
4 sloty
každý pracuje samostatne
3 A
nabíjací prúd na slot
5 režimov
aj test kapacity a Storage
12 V
sieťový adaptér v balení

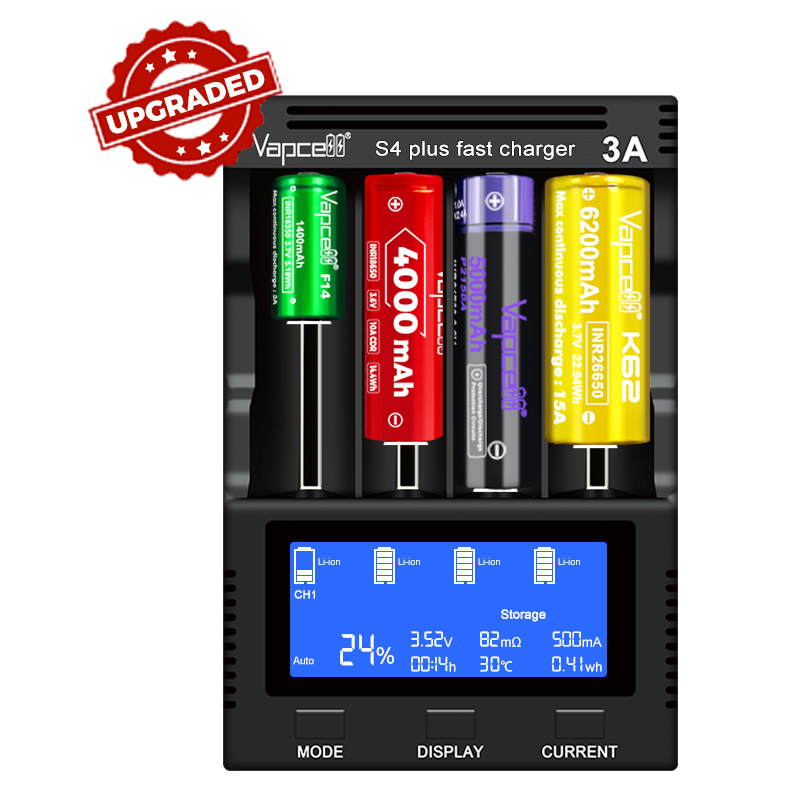

Vapcell S4 Plus V3.0 (S4+) je univerzálna nabíjačka a analyzér článkov Li-ion, NiMH a NiCd so štyrmi samostatnými slotmi. Každý slot nabíja prúdom až 3 A, spolu 12 A, a okrem nabíjania vie článok vybiť, zmerať jeho kapacitu, nastaviť ho na skladovacie napätie 3,70 V aj oživiť hlboko vybitý Li-ion. Napája ju dodaný sieťový adaptér 12 V / 5 A.
Každý slot má vlastný teplotný snímač a keď sa článok prehrieva, nabíjačka sama zníži prúd. Chráni aj pred prebitím, hlbokým vybitím, prepólovaním a skratom a rozpozná chybný článok. Nabíja len Li-ion 3,6/3,7 V a NiMH/NiCd: LiFePO4, nenabíjateľné ani dobíjateľné alkalické batérie do nej výrobca zakazuje dávať, hrozí výbuch.
Rýchla štvorslotová nabíjačka na 18650 a 21700 s testom kapacity sa oplatí baterkárom, ktorí majú viac bateriek, chcú vedieť, ktorý článok už slabne, a články odkladajú na dlhšie. Predávame aktuálnu verziu V3.0 s režimom Storage a tichým režimom. Keď potrebuješ nabíjať LiFePO4 alebo 1,5 V Li-ion AA, pozri Vapcell BL4; na dva Li-ion články z USB stačí Vapcell Q2S-C. Porovnanie nájdeš v tabuľke nižšie.

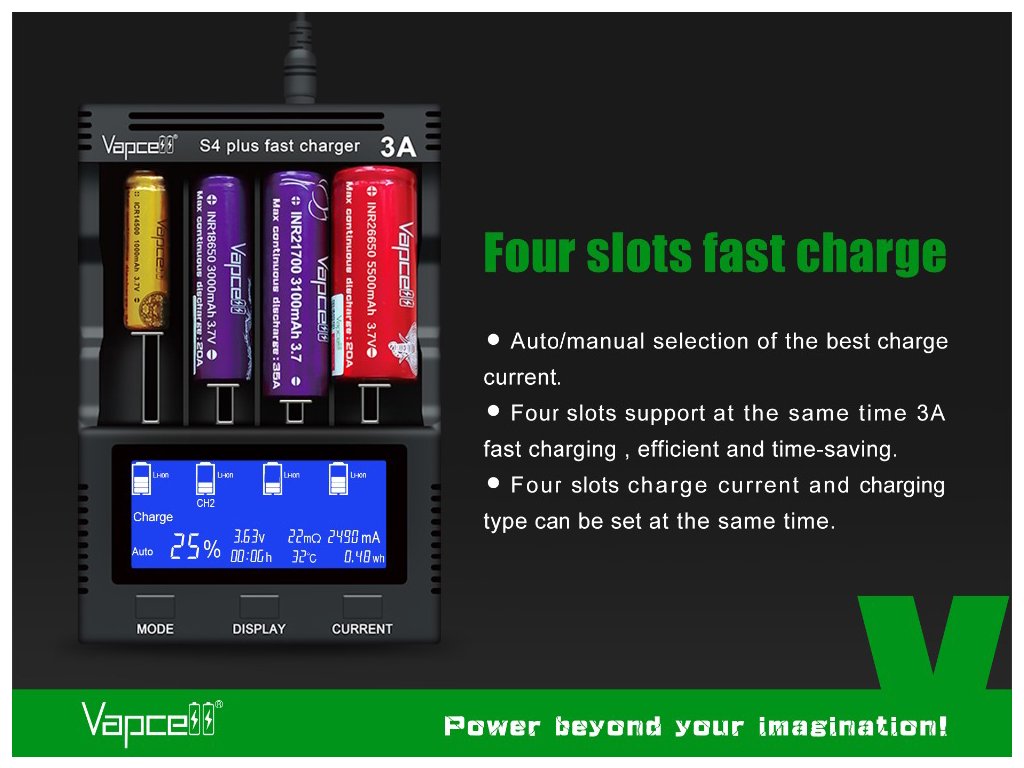

Štyri články naraz, každý po svojom
Do S4 Plus V3.0 vložíš naraz až štyri články, napríklad 18650, a každý slot pracuje samostatne: v jednom nabíjaš, v druhom meriaš kapacitu, v treťom chystáš článok na skladovanie. Nabíjačka sama rozpozná, či ide o Li-ion, alebo o NiMH či NiCd, a zvolí správnu metódu: Li-ion nabíja konštantným prúdom a potom konštantným napätím (CC/CV), NiMH a NiCd metódou −dV/dt.

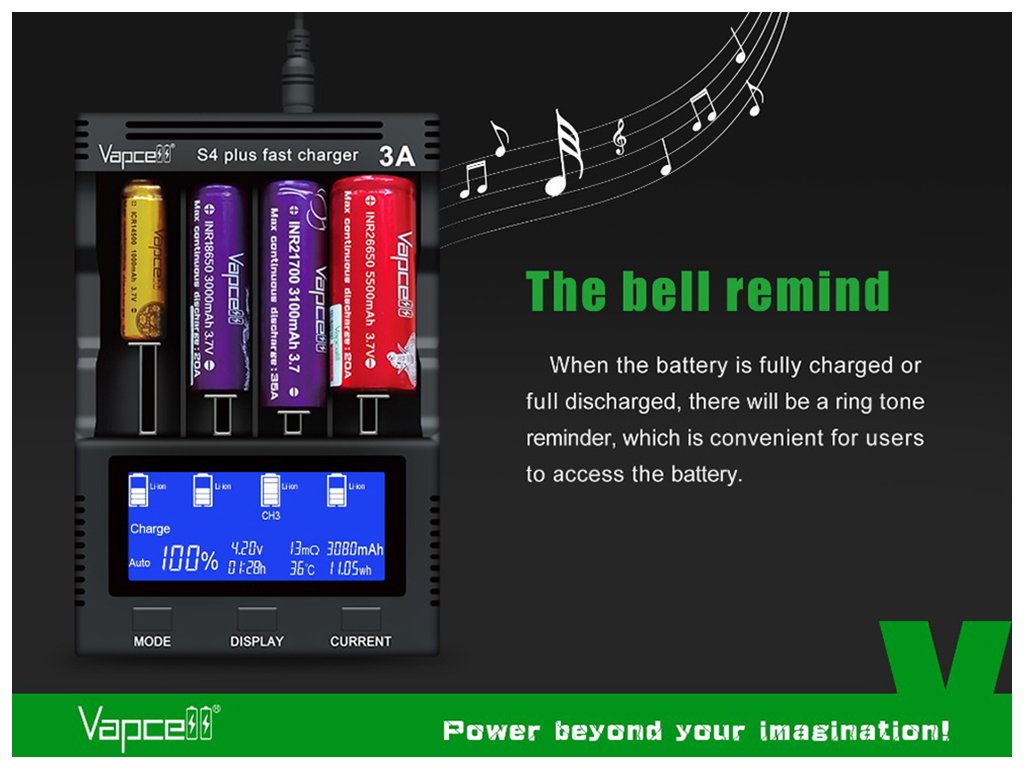

Hotový článok ti ohlási zvonček.

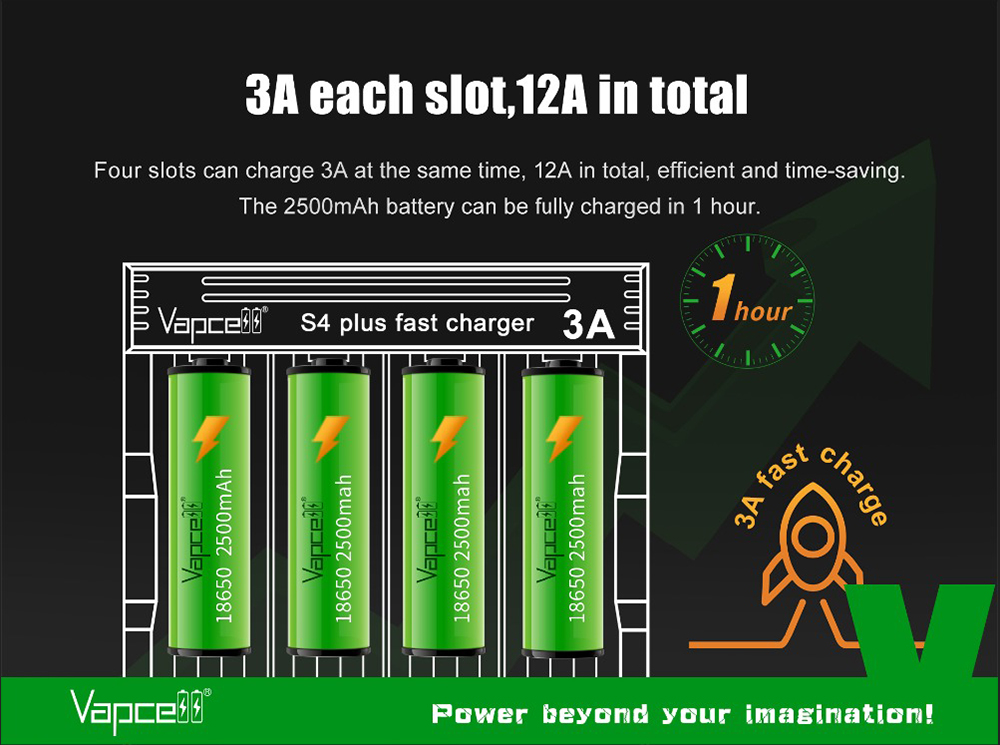

3 A v každom slote naraz
Keď potrebuješ mať nabité všetky štyri články pred výletom alebo nočnou akciou, S4 Plus dá každému slotu až 3 A, spolu 12 A. Podľa výrobcu tak článok 18650 s kapacitou 2 500 mAh nabiješ za hodinu, a to vo všetkých štyroch slotoch súčasne.
Prúd vždy prispôsob článku a riaď sa údajom jeho výrobcu. Prúd vyšší, než článok znesie, ho prehrieva.

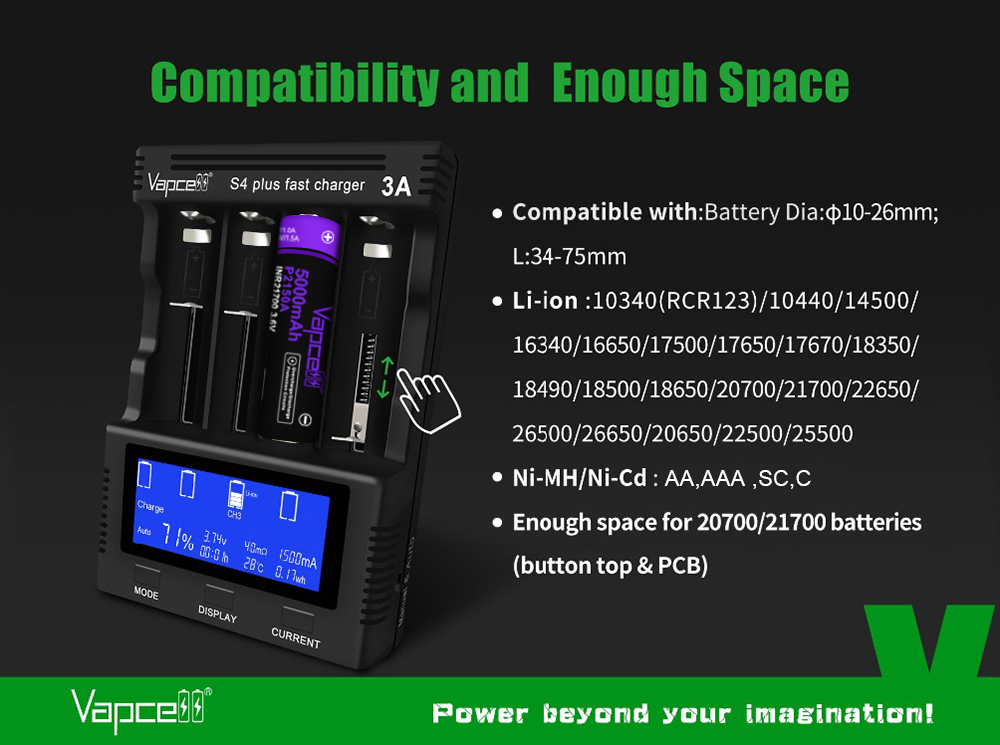

Od 10340 po 26650
Jedna nabíjačka pre články rôznych veľkostí z bateriek aj čeloviek. Prijme Li-ion s priemerom 10 až 26 mm a dĺžkou 34 až 75 mm: 10340 (RCR123), 10440, 14500, 16340, 16650, 17500, 17650, 17670, 18350, 18490, 18500, 18650, 20650, 20700, 21700, 22500, 22650, 25500, 26500 a 26650. Z NiMH a NiCd nabije AA, AAA, SC a C.
Pri dĺžke do 75 mm myslel výrobca aj na dlhšie 20700 a 21700 s ochrannou elektronikou (PCB) alebo s vyvýšeným pólom (button-top). Horný kontakt má výstupok, takže dosadne aj článok so zapusteným pólom (flat-top).

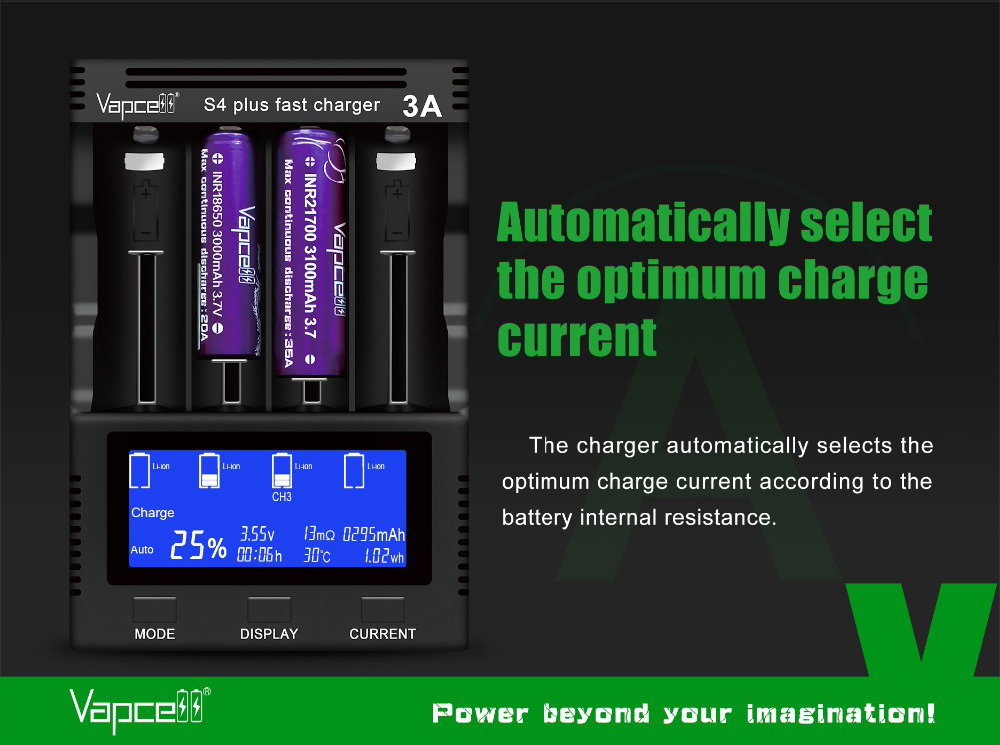

Prúd zvolí sama
Nevieš, aký prúd nastaviť? Posuvný prepínač na boku daj do polohy Auto: nabíjačka zmeria vnútorný odpor článku a podľa neho mu pridelí prúd, v režime Auto najviac 1 500 mA.
Kontakty nabíjačky aj póly článku drž čisté. Mastný alebo zlý kontakt zdanlivo zvýši odpor a článok potom dostane menší prúd. Keď chceš prúd v režime Auto zmeniť, podrž tlačidlo CURRENT dve sekundy a vyber ho ručne.

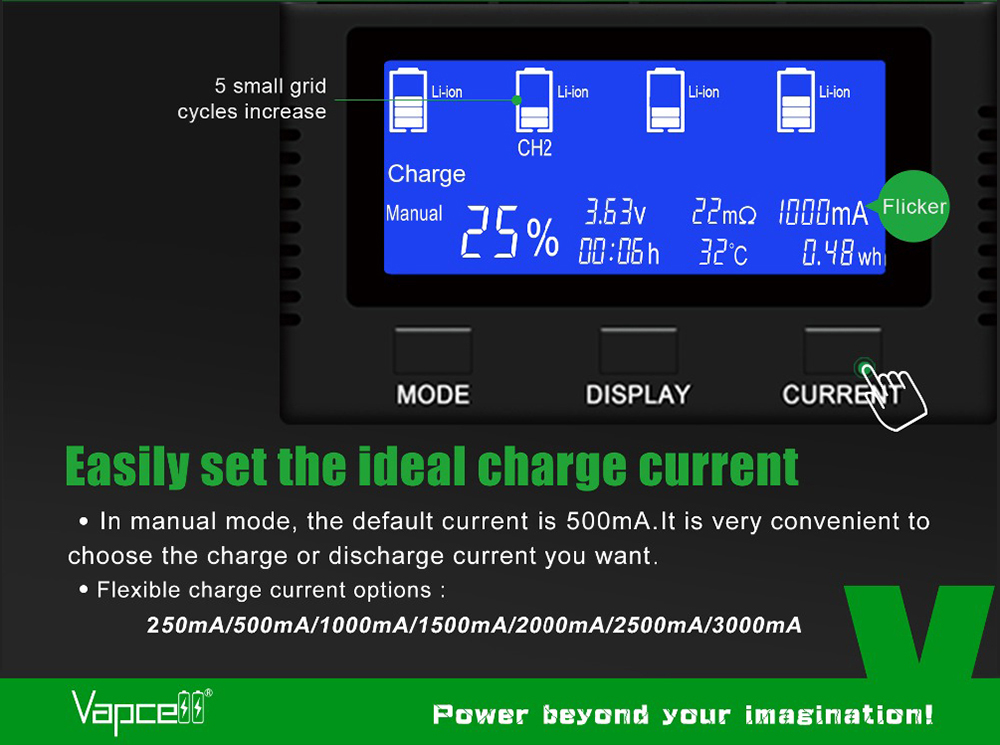

Ručne od 0,25 do 3 A
Keď poznáš svoje články, prepni na Manual a prúd urč sám tlačidlom CURRENT: 250, 500, 1000, 1500, 2000, 2500 alebo 3000 mA na slot. Po vložení článku začne na 500 mA a hodnota bliká, kým si nevyberieš. NiMH a NiCd nabíja najviac 1 A.
Pri viacerých rovnakých článkoch ušetríš čas: ďalšie vlož do piatich sekúnd po prvom a režim aj prúd nastavíš všetkým naraz.

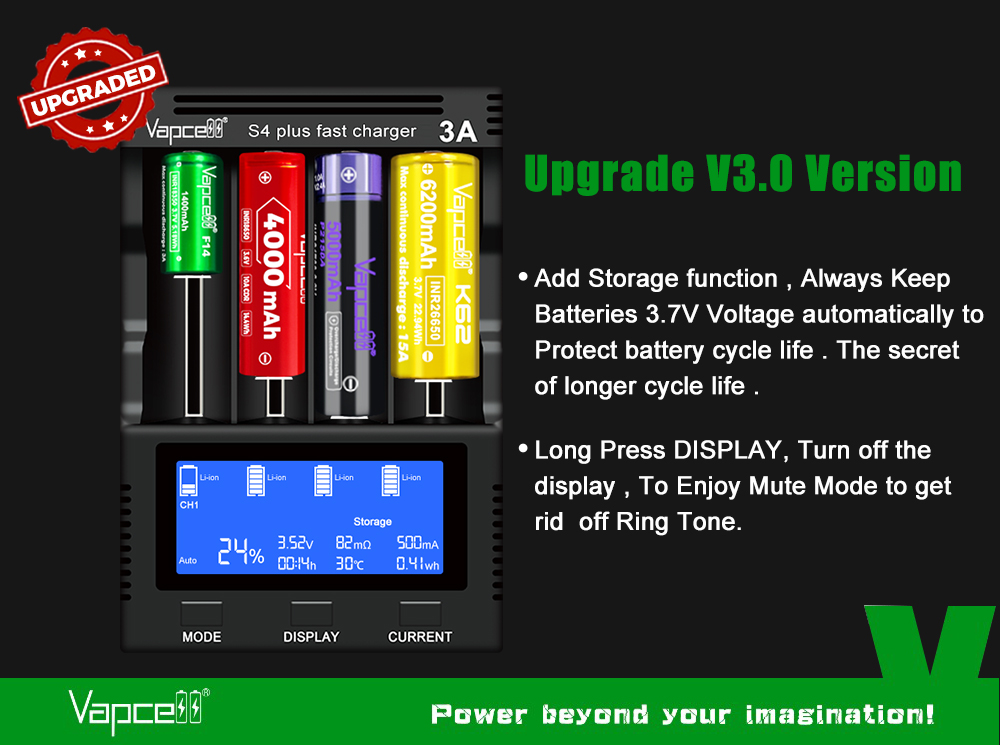

Storage a tichý režim
Li-ion články, ktoré odkladáš na zimu alebo do zásoby, nastaví režim Storage na 3,70 V, teda približne na polovicu kapacity: nabitejší článok vybije, vybitejší dobije. Výrobca uvádza, že článok skladovaný pri polovičnej kapacite vydrží viac nabíjacích cyklov.
Nabíjaš večer v spálni? Dlhým podržaním tlačidla DISPLAY vypneš displej aj zvonček, ktorý inak zaznie po skončení programu. Obe novinky priniesla verzia V3.0.

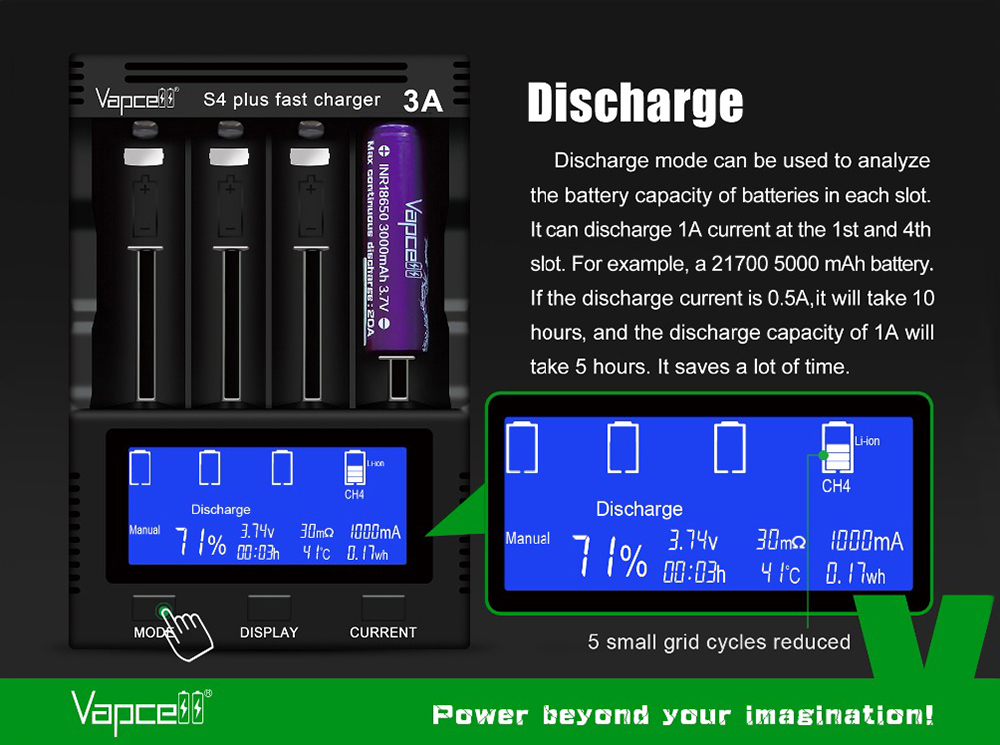

Vybíjanie 1 A v krajných slotoch
Chceš vedieť, koľko energie je v článku práve teraz? Režim Discharge ho vybije konštantným prúdom na 2,5 V (NiMH a NiCd na 0,9 V) a ukáže, koľko z neho odobral. Vybíjať môžeš prúdom 0,25 alebo 0,5 A v každom slote a prúdom 1 A v slotoch 1 a 4.
Rozdiel spoznáš na čase: prúdom 0,5 A vybiješ článok 21700 s kapacitou 5 000 mAh približne za 10 hodín, prúdom 1 A za 5 hodín. Celkovú kapacitu zistíš, keď článok najprv nabiješ do plna, alebo rovno použiješ Cap test.

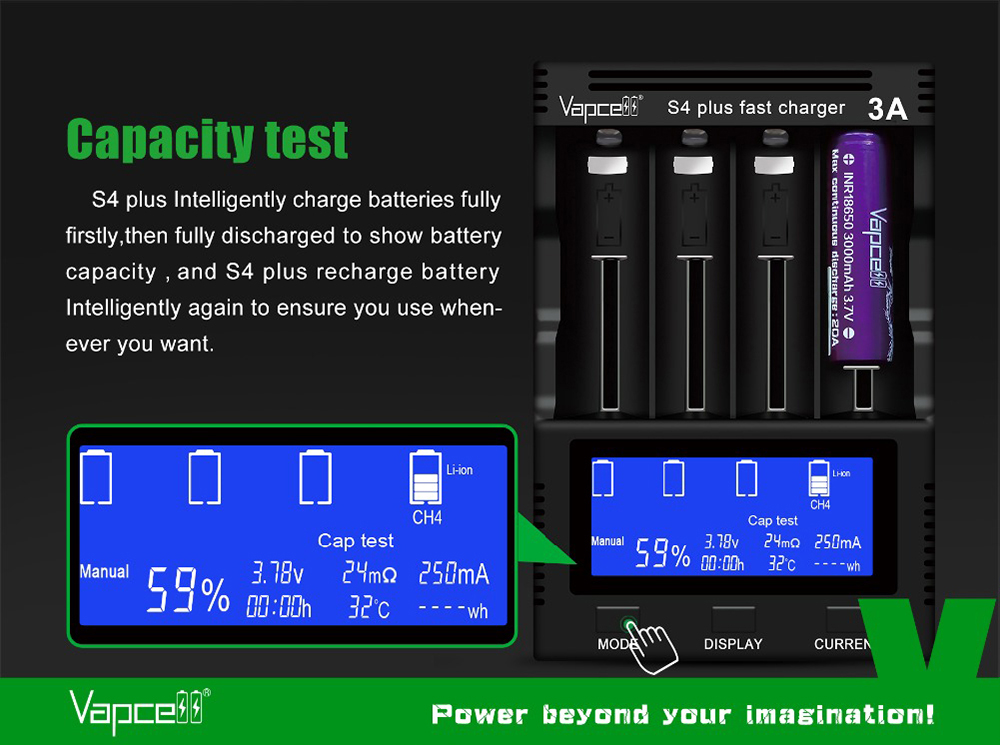

Koľko má článok naozaj
Pri starnúcom alebo podozrivom článku spusti Cap test: nabíjačka ho nabije do plna, vybije na koncové napätie, ukáže jeho kapacitu a potom ho znova nabije, takže ho hneď vrátiš do baterky.
Pre čo najpresnejší výsledok odporúča výrobca izbovú teplotu okolo 24 °C, článok nabitý na 4,20 V a vybíjací prúd približne 0,2 C, čiže pätinu kapacity článku, napríklad 0,5 A pri článku 2 500 mAh. Vybíja až na 2,5 V, lebo veľký 18650 alebo 21700 má medzi 3,0 V a 2,5 V ešte 50 až 200 mAh. Kapacitu nabitú pri bežnom nabíjaní neber ako kapacitu článku: článok, ktorý baterka vyhlási za vybitý, má zvyčajne ešte 3,0 až 3,4 V.

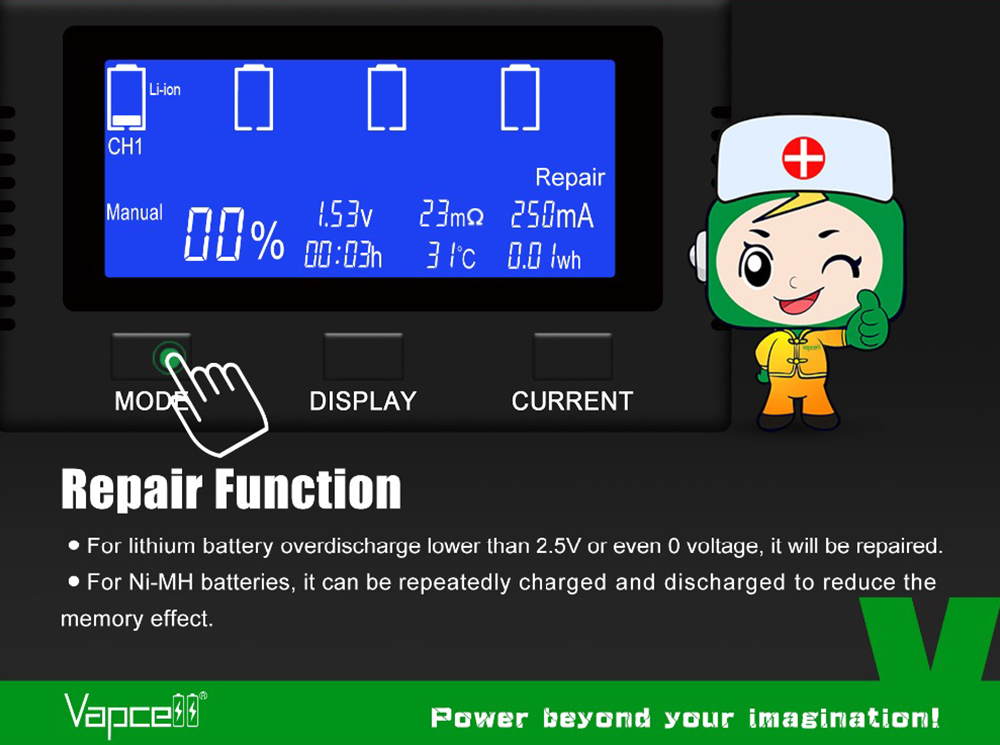

Druhá šanca pre hlboko vybitý článok
Keď baterka nechala článok klesnúť pod 2,5 V alebo chránenému článku vypla ochrana, režim Repair ho naštartuje malým prúdom, podľa výrobcu aj od 0 V. Pri NiMH a NiCd opakuje nabitie a vybitie a tým potláča pamäťový efekt.
Vytečené, skorodované ani mŕtve články do nabíjačky nevkladaj, výrobca to zakazuje.

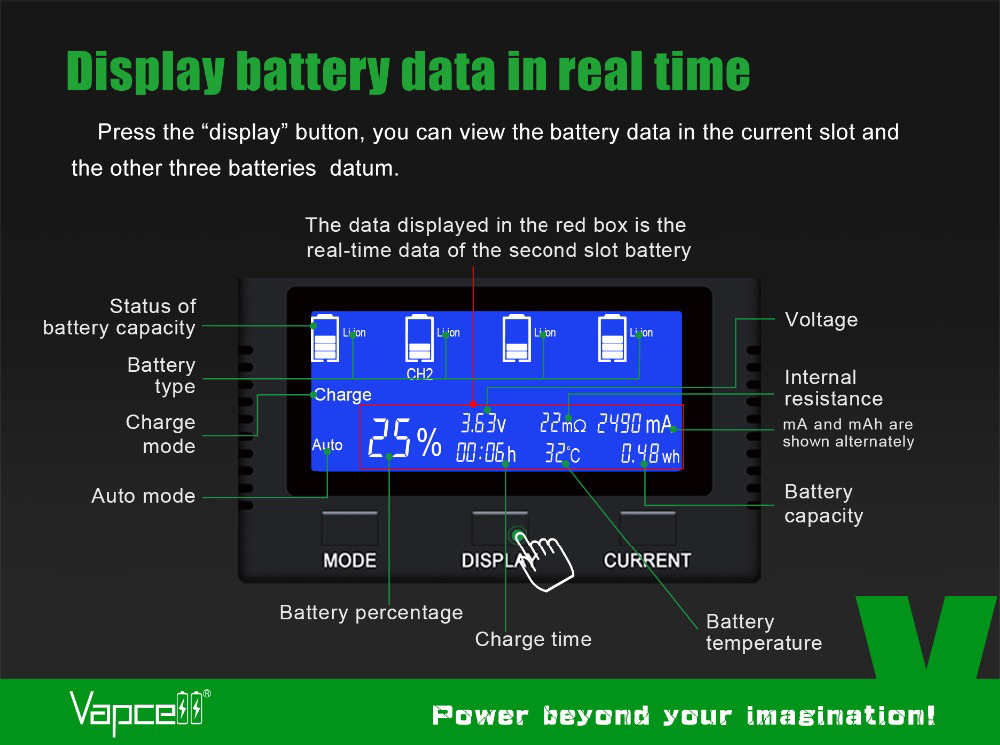

Všetko o článku na jednom displeji
Na LCD vidíš pri článku napätie, prúd, nabitú kapacitu v mAh aj Wh, teplotu, vnútorný odpor v mΩ, čas a percentá. Tlačidlom DISPLAY prepínaš medzi slotmi CH1 až CH4.
Štyri symboly článkov hore ukazujú stav všetkých slotov naraz: pri nabíjaní dieliky pribúdajú, pri vybíjaní blikajú a ubúdajú. Po skončení programu údaje ostanú na displeji a ten sa po 5 minútach sám vypne.

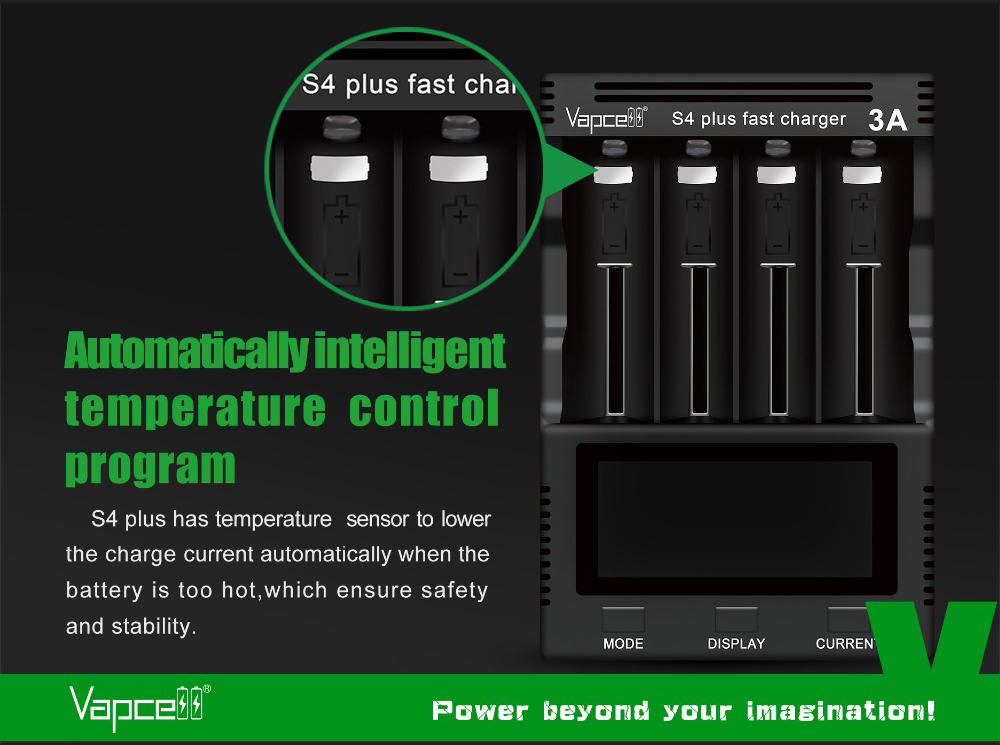

Snímač teploty v každom slote
Rýchle nabíjanie články zahrieva, preto má každý slot vlastný teplotný snímač. Nad 65 °C nabíjačka pri prúde nad 1 500 mA zníži prúd o dve úrovne, napríklad z 3 000 na 2 000 mA; nad 70 °C ho pri prúde nad 500 mA stiahne na 500 mA.
Nechaj jej okolo seba voľné miesto, vetracie otvory má zospodu aj na boku. Výrobca odporúča nenechávať všetky štyri sloty dlhodobo na plnom výkone, nabíjačke to predĺži životnosť.

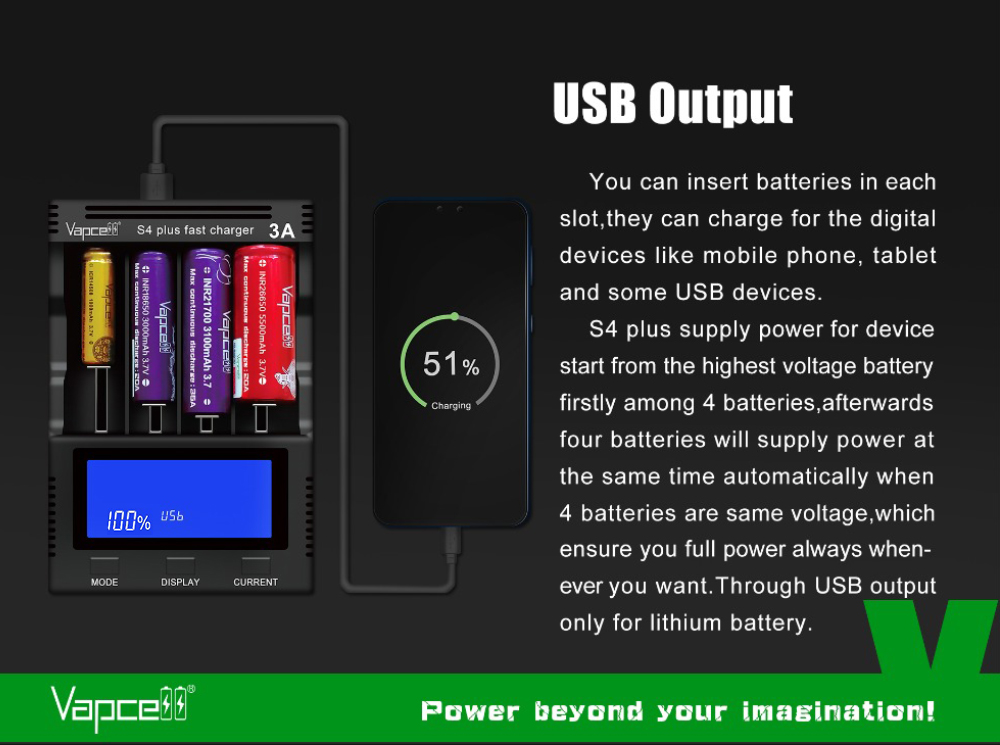

Núdzová powerbanka
Telefón ti dochádza a nabité články máš pri sebe? Cez USB výstup na boku z nich S4 Plus dá 5 V / 1 A, najviac 5 V / 2 A. Najprv odoberá z článku s najvyšším napätím a keď sa napätia vyrovnajú, zo všetkých naraz.
USB výstup funguje len s Li-ion článkami, NiMH a NiCd naň nepoužiješ.
Napája ju dodaný adaptér 12 V
Nabíjačku napája sieťový adaptér 12 V / 5 A, ktorý dostaneš s ňou, a ten ti odporúčame. So slabším zdrojom podľa manuálu nemusí fungovať alebo nevie všetky funkcie.

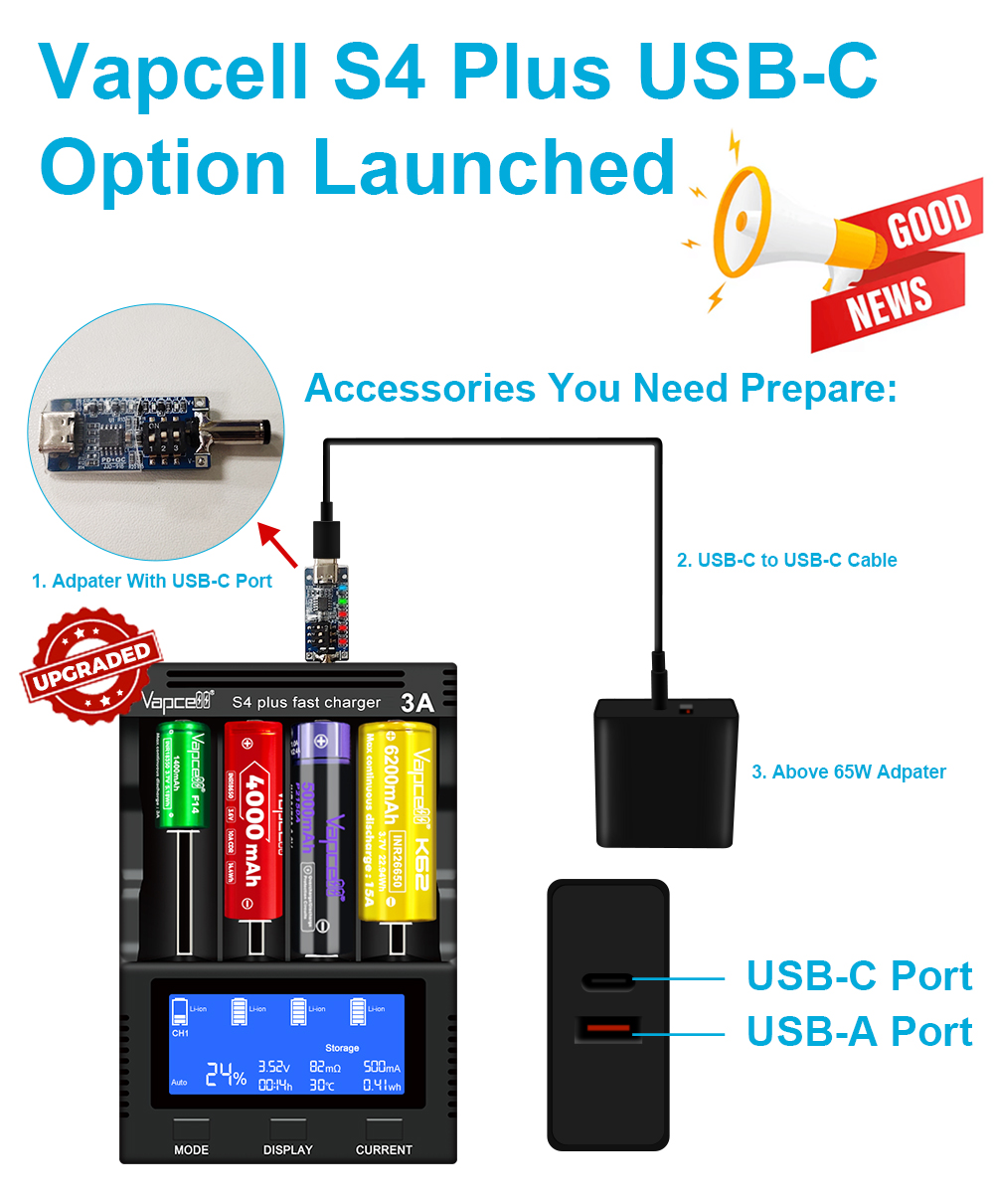

Ako voliteľnú možnosť výrobca predstavil aj napájanie cez redukciu USB-C PD, ktorá nabíjačke dodá 12 V, s káblom USB-C na USB-C a adaptérom nad 65 W; nič z toho nie je v balení. Čo to znamená pre záruku, nájdeš nižšie v otázkach.
Nabíjačky Vapcell v našej ponuke
Rozhoduje, aké články nabíjaš, koľko naraz a či chceš poznať ich kapacitu.
| Nabíjačka | Čo vie |
|---|---|
| Vapcell S4 Plus V3.0 (práve si pozeráš) | 4 sloty, až 3 A na každý slot · sieťový adaptér 12 V v balení · Li-ion, NiMH a NiCd · test kapacity, vybíjanie, Storage, Repair |
| Vapcell BL4 | 4 sloty, 3 A v jednom slote, pri štyroch článkoch 1 A · USB-C, adaptér QC 3.0 9 V / 2 A nie je v balení · Li-ion, LiFePO4, NiMH a NiCd, Li-ion 4,35 V aj 1,5 V Li-ion · test kapacity, vybíjanie, Storage, Repair |
| Vapcell Q2S-C | 2 sloty, 1 A na slot · USB-C 5 V / 2 A, adaptér nie je v balení · len Li-ion · len nabíja, bez displeja |
Technické údaje
| Výrobca | Shenzhen Vapcell Technology Co., Ltd. |
| Model | S4 Plus V3.0 (S4+ V3.0) |
| Počet slotov | 4 samostatné (CH1 až CH4) |
| Vstup | DC 12 V / 5 A, konektor 5,5 × 2,5 mm |
| Koncové nabíjacie napätie | Li-ion 4,2 V ±1 % · NiMH a NiCd 1,48 V ±1 % |
| Nabíjací prúd Li-ion | 0,25 · 0,5 · 1 · 1,5 · 2 · 2,5 · 3 A na slot, najviac 4 × 3 A (12 A spolu) |
| Nabíjací prúd NiMH a NiCd | 0,25 · 0,5 · 1 A na slot |
| Režim Auto | prúd podľa vnútorného odporu článku, najviac 1 500 mA |
| Vybíjací prúd | 0,25 · 0,5 A v každom slote, 1 A len v slotoch 1 a 4 |
| Koncové napätie vybíjania | Li-ion 2,5 V · NiMH a NiCd 0,9 V |
| Režimy | Charge · Discharge · Cap test · Storage · Repair |
| Storage | 3,70 V, približne polovica kapacity |
| Metóda nabíjania | Li-ion CC/CV · NiMH a NiCd −dV/dt |
| Chémie | Li-ion 3,6/3,7 V, NiMH, NiCd; LiFePO4, nenabíjateľné, alkalické ani olovené nie |
| Li-ion veľkosti | 10340 (RCR123), 10440, 14500, 16340, 16650, 17500, 17650, 17670, 18350, 18490, 18500, 18650, 20650, 20700, 21700, 22500, 22650, 25500, 26500, 26650 |
| NiMH a NiCd veľkosti | AA, AAA, SC, C |
| Rozmer článku | priemer 10 až 26 mm, dĺžka 34 až 75 mm |
| Displej | LCD: napätie, prúd, kapacita v mAh a Wh, teplota, vnútorný odpor v mΩ, čas, percentá |
| Teplotná ochrana | snímač v každom slote, nad 65 °C a 70 °C znižuje prúd |
| Ochrany | prebitie, hlboké vybitie, prepólovanie (Err), skrat, chybný článok |
| USB výstup | 5 V / 1 A, najviac 5 V / 2 A, len z Li-ion článkov |
| Rozmery | 115 × 172 × 40 mm |
| Certifikácie | FCC, CE, RoHS |
| Použitie | len v interiéri |
| Záruka | 2 roky, reklamáciu vybavíš u nás |
Čo nájdeš v balení
- nabíjačka Vapcell S4 Plus V3.0
- sieťový adaptér 12 V / 5 A
- manuál výrobcu
Akumulátory nie sú súčasťou balenia.
Slovenský návod k nabíjačke si môžeš pozrieť aj vopred: návod Vapcell S4 Plus V3.0 v slovenčine (PDF).
Ako nabíjať so S4 Plus V3.0
1
Zapoj napájanie
Pripoj adaptér 12 V / 5 A z balenia do vstupu na boku nabíjačky. Zaznie tón a na displeji sa ukáže NULL.
2
Zvoľ Auto alebo Manual
Posuvným prepínačom na boku zvolíš, či prúd pridelí nabíjačka podľa vnútorného odporu (Auto), alebo si ho vyberieš sám (Manual).
3
Vlož článok
Vlož článok podľa polarity. Keď ho vložíš naopak, na displeji sa ukáže Err. Nabíjačka rozpozná, či ide o Li-ion, alebo NiMH či NiCd, a ukáže číslo slotu CH1 až CH4.
4
Vyber režim a prúd
V režime Manual začne Charge s prúdom 500 mA a oba údaje blikajú. Tlačidlom MODE vyberieš Discharge, Cap test, Storage alebo Repair, tlačidlom CURRENT prúd.
5
Pridaj ďalšie články
Ďalšie rovnaké články vlož do piatich sekúnd po prvom a nastavíš im režim aj prúd naraz. Medzi slotmi prepínaš tlačidlom DISPLAY.
6
Ukonči
Po skončení zaznie zvonček a displej sa po piatich minútach vypne. Potom odpoj napájanie a články vyber.
Často sa nás pýtate
Ktorú verziu S4 Plus u nás dostaneš a dá sa vypnúť pípanie?
Predávame verziu V3.0. Oproti staršej V2.0 pridala režim Storage, ktorý Li-ion článok nastaví na 3,70 V, a tichý režim: keď počas práce podržíš tlačidlo DISPLAY, vypneš displej a po skončení programu zvonček nezaznie. Tón pri zapojení napájania ostane.
Zmestí sa môj článok?
Podľa výrobcu prijme Li-ion s priemerom 10 až 26 mm a dĺžkou 34 až 75 mm: 10340 (RCR123), 10440, 14500, 16340, 16650, 17500, 17650, 17670, 18350, 18490, 18500, 18650, 20650, 20700, 21700, 22500, 22650, 25500, 26500 a 26650. Z NiMH a NiCd nabije AA, AAA, SC a C. Miesto má aj pre chránené a button-top 20700 a 21700.
Nabije LiFePO4, Li-ion 4,35 V alebo 1,5 V Li-ion AA?
Nie. S4 Plus nabíja Li-ion 3,6/3,7 V na 4,2 V a NiMH a NiCd; Li-ion 4,35 V ani 1,5 V Li-ion nepodporuje. LiFePO4 (3,2 V), nenabíjateľné, dobíjateľné alkalické ani olovené batérie do nej výrobca zakazuje dávať, hrozí výbuch. LiFePO4, Li-ion 4,35 V aj 1,5 V Li-ion nabíja Vapcell BL4.
V ktorom slote vybíjam prúdom 1 A?
V slotoch 1 a 4, teda v krajných. Ostatné sloty vybíjajú prúdom 0,25 alebo 0,5 A. Veľký článok, ktorého kapacitu chceš zmerať rýchlejšie, preto vlož do krajného slotu.
Prečo v režime Auto nenabíja prúdom 3 A?
Auto pridelí prúd podľa vnútorného odporu článku, najviac 1 500 mA. Prúd 3 A nastavíš v režime Manual, stačí posunúť prepínač na boku. V režime Auto môžeš prúd prestaviť podržaním tlačidla CURRENT dve sekundy, napríklad keď zamastený kontakt skreslil meranie odporu.
Prečo takmer nabitý článok dostane len malý prúd?
Nie je to porucha. Článok s napätím napríklad 4,12 V je už v druhej fáze nabíjania: nabíjačka drží konštantné napätie a prúd postupne klesá, až nabíjanie skončí. Aj v režime Auto mu preto pridelí malý prúd, hoci má nízky vnútorný odpor.
Dá sa S4 Plus napájať cez USB-C alebo z adaptéra QC3.0?
Výrobca predstavil aj napájanie cez redukciu USB-C PD, ktorá nabíjačke dodá 12 V, s káblom USB-C na USB-C a adaptérom s výkonom nad 65 W; nič z toho nie je v balení. Odporúčame dodaný sieťový adaptér 12 V / 5 A: pri napájaní iným zdrojom sa naša záruka na poškodenie nabíjačky nevzťahuje. Adaptér Vapcell QC3.0 s výkonom 18 W na ňu nestačí, je určený pre nabíjačky napájané cez USB.
Nakoľko sú presné vnútorný odpor a kapacita na displeji?
Údaje nabíjačky sú podľa manuálu orientačné a na presné meranie odporúča profesionálny prístroj. Presný vnútorný odpor zmeria štvordrôtový tester, napríklad YAOREA YR1035+.
Môžem nechať nabité články v nabíjačke?
Manuál odporúča po skončení nabíjania odpojiť napájanie a články vybrať. Li-ion články, ktoré odkladáš na dlhšie, nastav najprv režimom Storage na 3,70 V.
Oživí úplne vybitý článok?
Li-ion pod 2,5 V alebo chránený článok s vypnutou ochranou režim Repair naštartuje malým prúdom, aj keď ukazuje 0 V. Vytečené, skorodované ani mŕtve články však nenabíjaj, výrobca to zakazuje.
Čo znamená Err alebo NULL na displeji?
Err znamená, že je článok vložený naopak; vyber ho a vlož podľa polarity. NULL sa ukáže po zapojení napájania, kým v slote nie je článok.
Kde nájdem slovenský návod?
Slovenský návod k S4 Plus V3.0 si môžeš stiahnuť ako PDF, odkaz nájdeš pod obsahom balenia. Tlačidlá a nápisy na displeji sú po anglicky (MODE, DISPLAY, CURRENT, Charge, Storage), návod ich vysvetľuje po slovensky.
