Vapcell BL4 – Univerzálna 4-slotová nabíjačka s analyzérom batérií
Kód: VAPCELL-BL4Podrobný popis
VAPCELL
BL4
Štvorslotová nabíjačka a analyzér článkov Li-ion, LiFePO4, NiMH a NiCd
Päť typov článkov vrátane LiFePO4 a 1,5 V Li-ion
4 sloty
každý pracuje samostatne
3 A
najvyšší nabíjací prúd
5 režimov
aj test kapacity a Storage
USB-C
vstup pre adaptér QC
Vapcell BL4 je univerzálna nabíjačka a analyzér so štyrmi samostatnými slotmi. Nabíja Li-ion, LiFePO4, NiMH a NiCd, Li-ion 4,35 V aj 1,5 V Li-ion, jeden článok prúdom až 3 A, a okrem nabíjania vie článok otestovať, vybiť, nastaviť na skladovacie napätie 3,70 V aj oživiť. Napája sa cez USB-C z adaptéra QC 3.0 s výstupom 9 V / 2 A, ktorý nie je v balení.
Li-ion 4,2 V a NiMH či NiCd rozpozná sama. LiFePO4, Li-ion 4,35 V a 1,5 V Li-ion musíš zvoliť ručne v režime Pro: bez výberu ich nabije ako Li-ion 4,2 V a nesprávny typ môže článok poškodiť, ba až spôsobiť výbuch. Chráni pred prepólovaním, rozpozná chybný článok a príliš vysoký zvolený prúd sama zníži podľa vnútorného odporu článku.
Univerzálna štvorslotová nabíjačka na LiFePO4, 1,5 V Li-ion aj 18650 s testom kapacity sa oplatí domácnosti, kde sa stretnú AA do ovládačov, 18650 do čelovky aj LiFePO4, a každému, kto chce vedieť, ktorý článok už slabne. Keď chceš nabíjať štyri Li-ion naraz prúdom 3 A, pozri Vapcell S4 Plus V3.0; na dva Li-ion články z bežného USB stačí Vapcell Q2S-C. Porovnanie nájdeš v tabuľke nižšie.

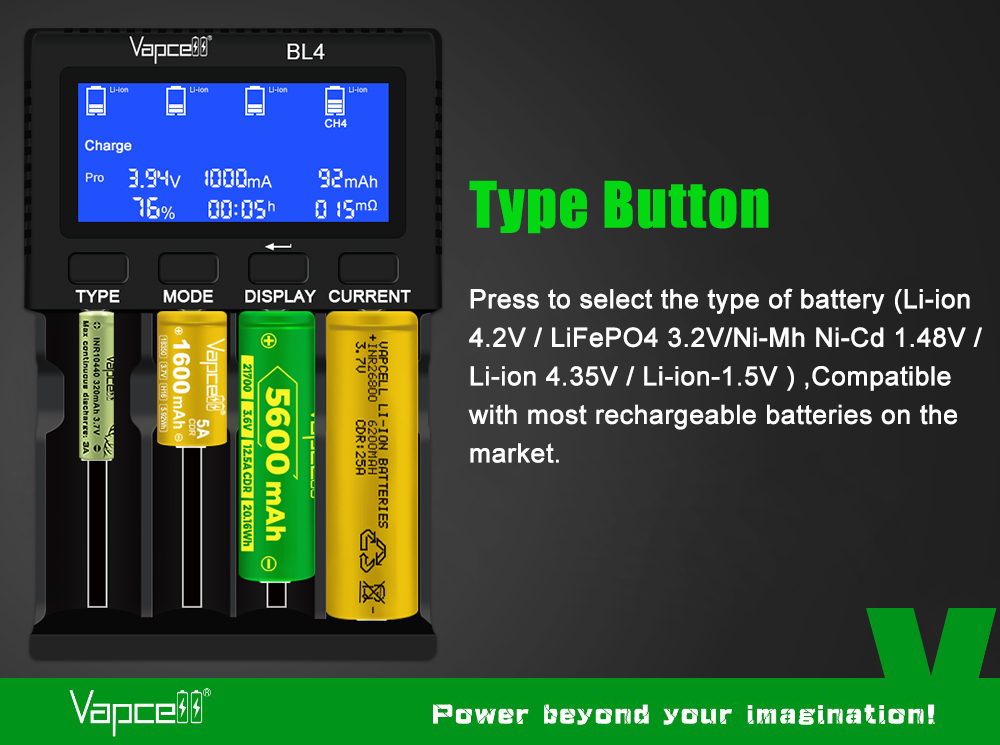

Päť typov článkov v jednej nabíjačke
Doma máš NiMH AA do ovládačov, 18650 do čelovky a k tomu LiFePO4? BL4 nabije Li-ion 4,2 V, LiFePO4 3,2 V, NiMH a NiCd, Li-ion 4,35 V aj 1,5 V Li-ion. Typ článku vyberáš tlačidlom TYPE a na displeji hneď vidíš, čo sa v slote deje.
Li-ion 4,2 V a NiMH či NiCd rozpozná sama. LiFePO4, Li-ion 4,35 V a 1,5 V Li-ion zvoľ vždy ručne v režime Pro: keď typ nevyberieš, nabíja ich ako Li-ion 4,2 V a nesprávny typ môže článok poškodiť, ba až spôsobiť výbuch.

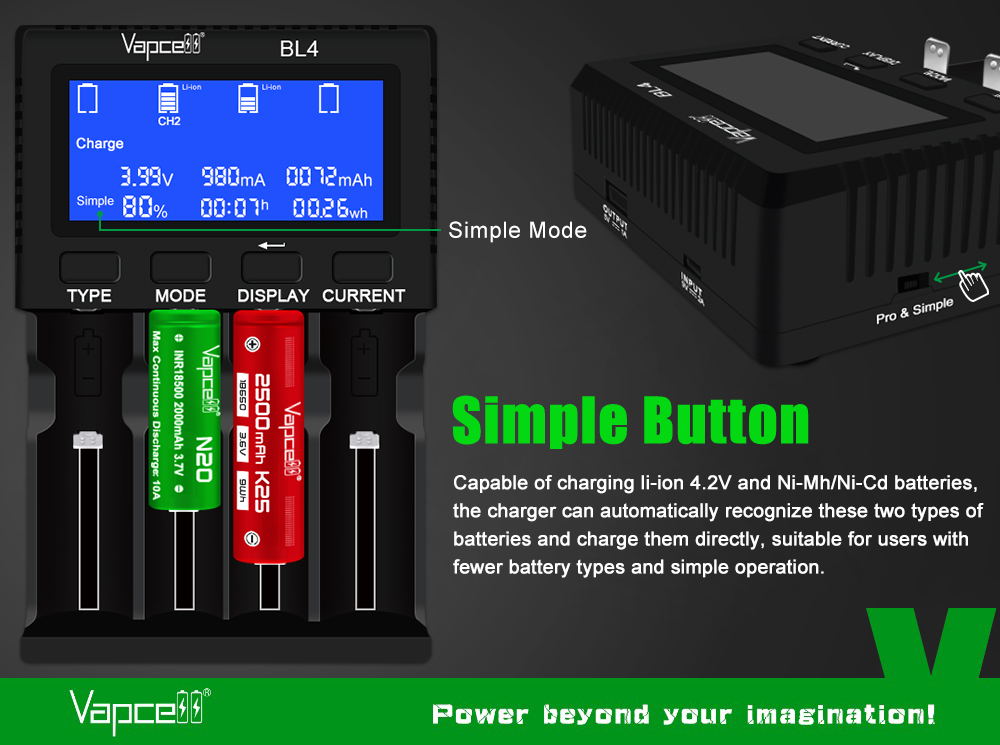

Simple: vložíš a nabíja
Nabíjaš len bežné Li-ion a NiMH AA? Posuvný prepínač na ľavom boku daj na Simple: nabíjačka sama rozpozná Li-ion 4,2 V alebo NiMH a NiCd a začne nabíjať bez ďalšieho nastavovania.
Simple má menej stupňov prúdu: Li-ion od 250 do 3000 mA, NiMH a NiCd od 250 do 2000 mA, a prvý Li-ion článok v prvom slote začína na 3000 mA. Malé články, napríklad 10440 alebo 14500, preto nabíjaj v režime Pro a prúd nastav nižší, podľa údaja ich výrobcu; Pro ponúka prúdy už od 50 mA.

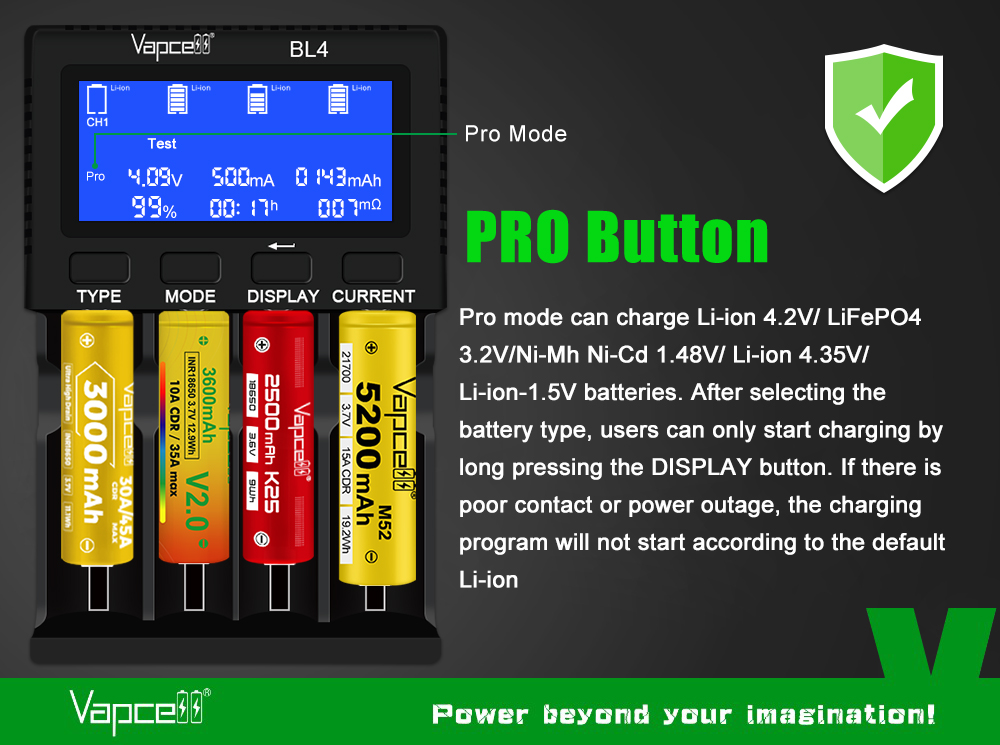

Pro: najprv potvrdíš, potom nabíja
V režime Pro vyberieš jeden z piatich typov článkov, režim aj prúd a program spustíš až podržaním tlačidla DISPLAY na dve sekundy. Bez potvrdenia nabíjačka nezačne.
Keď vypadne prúd alebo sa uvoľní napájací kábel, program sa sám znova nespustí a čaká, kým ho potvrdíš. LiFePO4 článok tak po výpadku nenabije omylom ako Li-ion na 4,20 V.

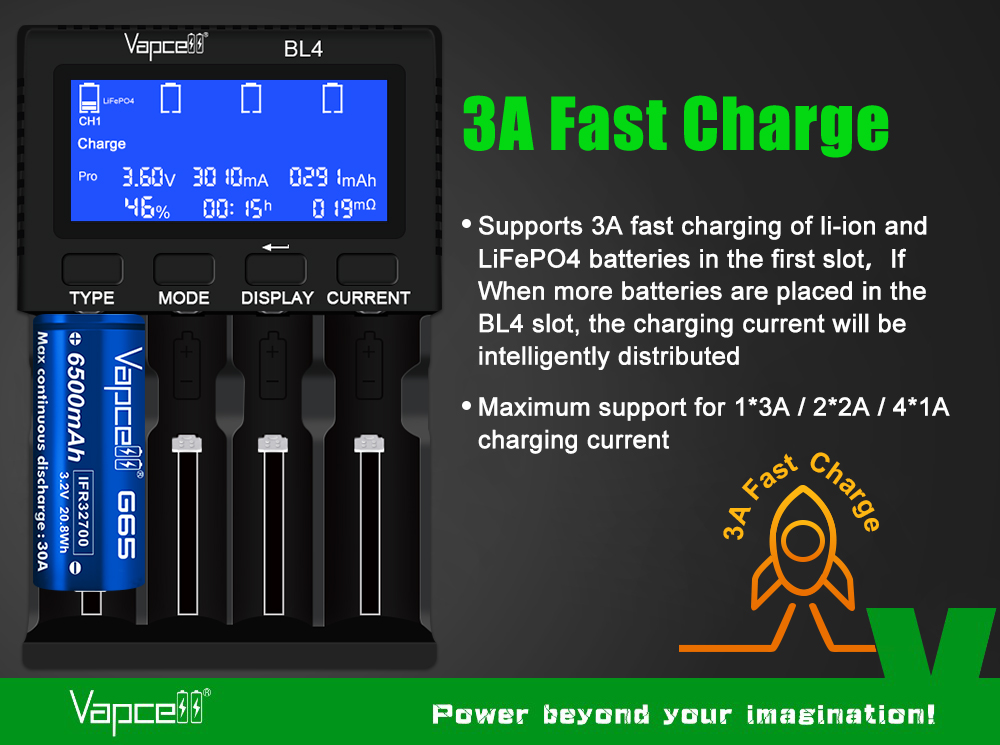

3 A pre jeden článok
Potrebuješ rýchlo nabiť jeden veľký článok? Vlož ho do prvého slotu: Li-ion a LiFePO4 v ňom BL4 nabíja prúdom až 3 A. S ďalšími článkami si výkon rozdelí sama: dva články po 2 A v slotoch 1 a 4, štyri články po 1 A.
Po vložení Li-ion do prvého slotu nastaví 3000 mA a hodnota bliká, aby si ju mohol zmeniť; keď pridáš ďalší článok, prúd v prvom slote klesne na 1000 alebo 2000 mA. NiMH, NiCd a Li-ion 4,35 V nabíja najviac 2 A, pri štyroch článkoch 1 A. Na štyri Li-ion naraz prúdom 3 A je v rodine Vapcell S4 Plus V3.0.

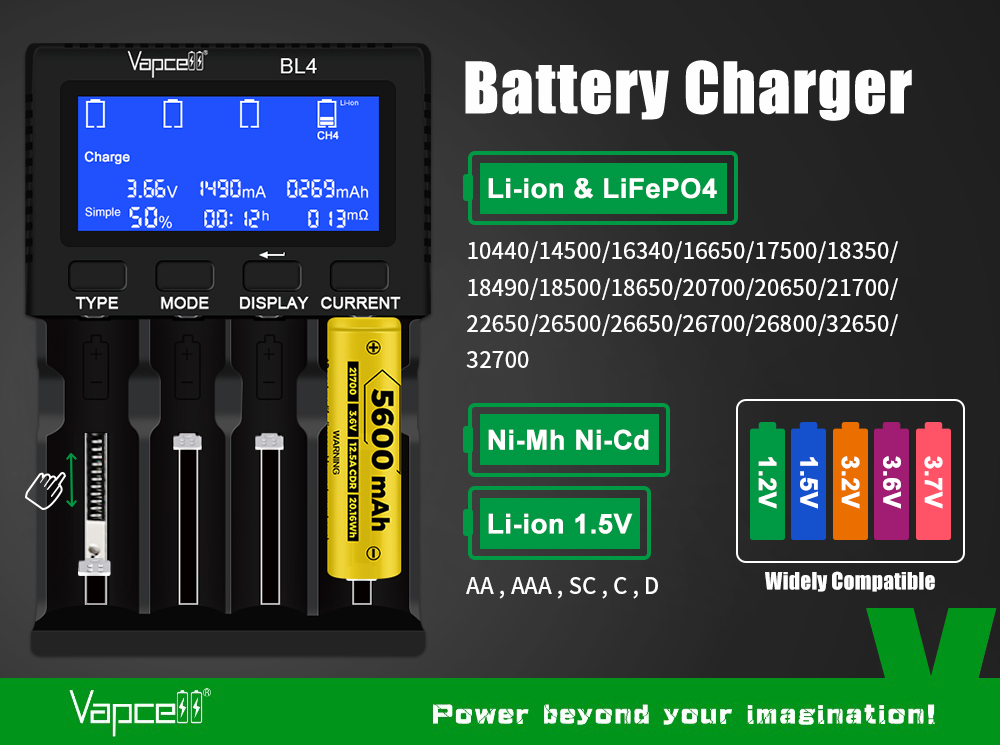

Od 10440 po 32700
Jedna nabíjačka na tenké 10440 aj hrubé LiFePO4 32700. Prijme články s priemerom 10 až 32 mm a dĺžkou 34 až 82 mm: Li-ion a LiFePO4 10440, 14500, 16340, 16650, 17500, 18350, 18490, 18500, 18650, 20650, 20700, 21700, 22650, 26500, 26650, 26700, 26800, 32650 a 32700. NiMH, NiCd a 1,5 V Li-ion nabije vo veľkostiach AAA, AA, SC, C a D.
Horný kontakt má výstupok, takže dosadne aj článok so zapusteným pólom. Dráha slotu je dosť dlhá pre 26800, 32700 aj 21700 s ochrannou elektronikou (PCB) alebo vyvýšeným pólom (button-top).

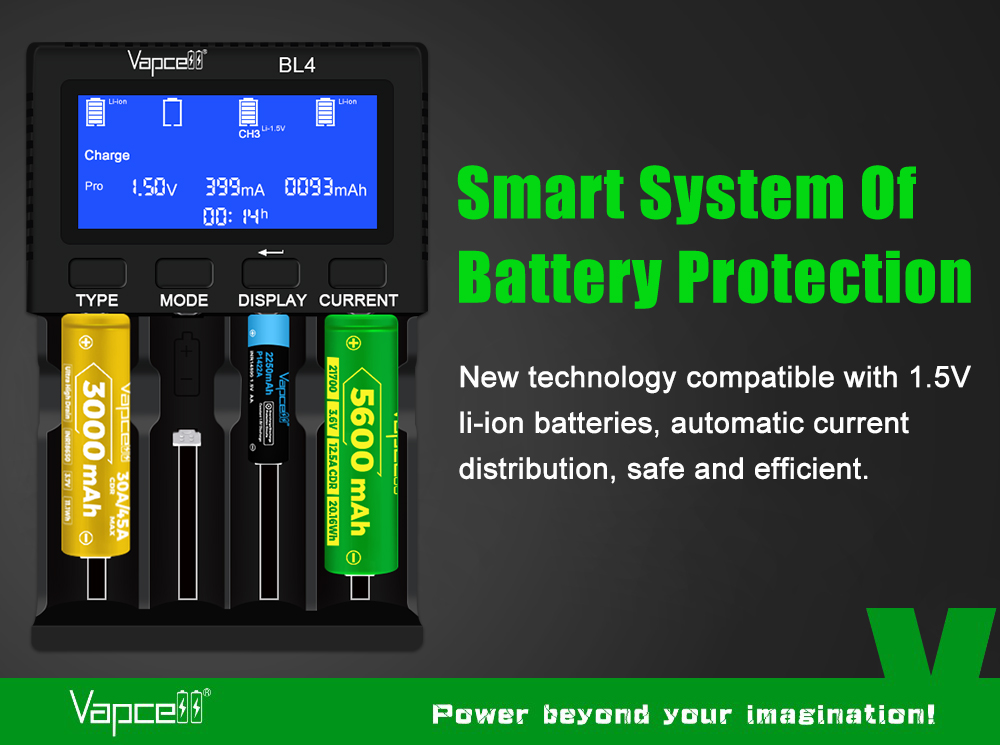

Aj 1,5 V Li-ion AA
Používaš v ovládačoch 1,5 V Li-ion AA a AAA? BL4 ich nabije, len ich typ zvoľ v režime Pro. Prúd si nabíjačka určí sama, najviac 500 mA na slot.
Pri 1,5 V Li-ion BL4 len nabíja: test kapacity, vybíjanie, Storage ani Repair pre ne nie sú.

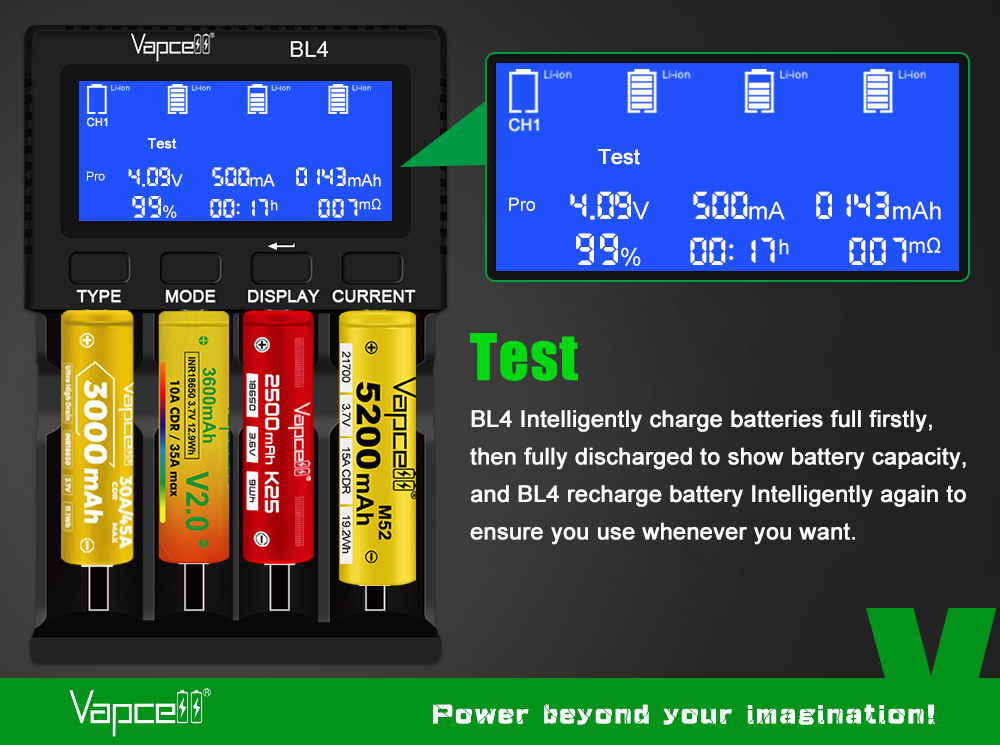

Koľko má článok naozaj
Pri starnúcom alebo podozrivom článku spusti Test: BL4 ho nabije do plna, vybije konštantným prúdom na koncové napätie, ukáže jeho kapacitu a potom ho znova nabije, takže ho hneď vrátiš do baterky.
Nabíjací prúd pri Teste volíš sám, vybíjací pridelí nabíjačka podľa vnútorného odporu článku.

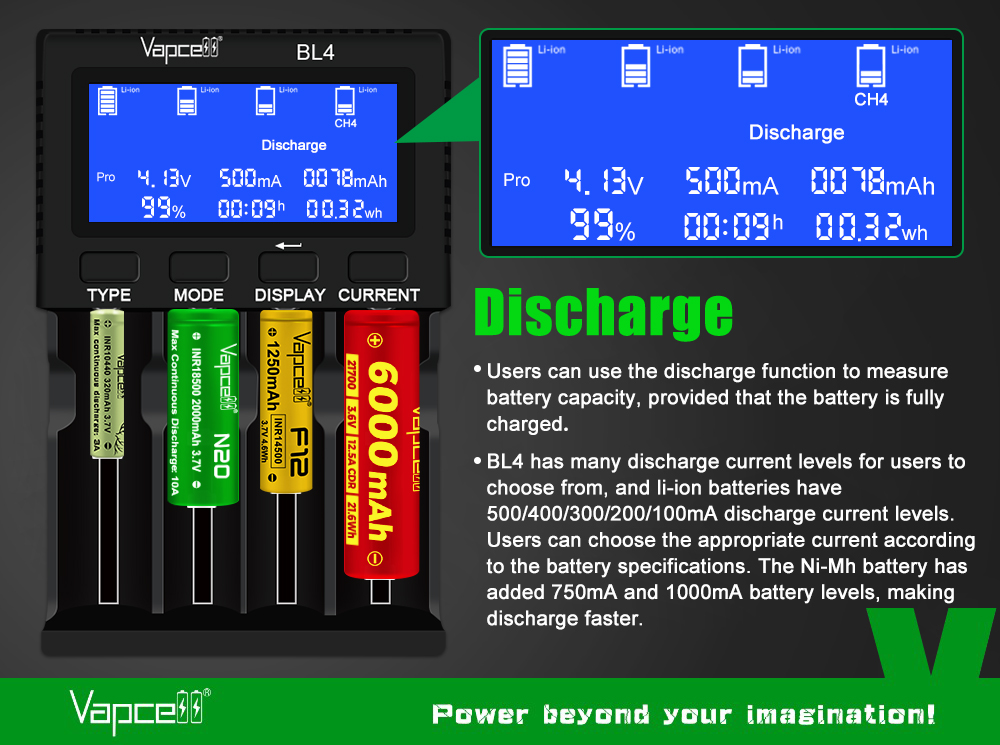

Vybíjanie prúdom podľa článku
Chceš zmerať kapacitu pri prúde, ktorý uvádza výrobca tvojho článku? Nabitý článok vybiješ v režime Discharge zvoleným prúdom: v Pro Li-ion, LiFePO4 a Li-ion 4,35 V od 100 do 500 mA, NiMH a NiCd od 250 do 1000 mA. V Simple máš pri Li-ion 250 a 500 mA, pri NiMH 250, 500 a 1000 mA.
Vybíja na koncové napätie Li-ion 2,55 V, LiFePO4 2,0 V, Li-ion 4,35 V 2,75 V a NiMH 0,9 V. Kapacitu celého článku zistíš, keď ho pred vybíjaním nabiješ do plna.

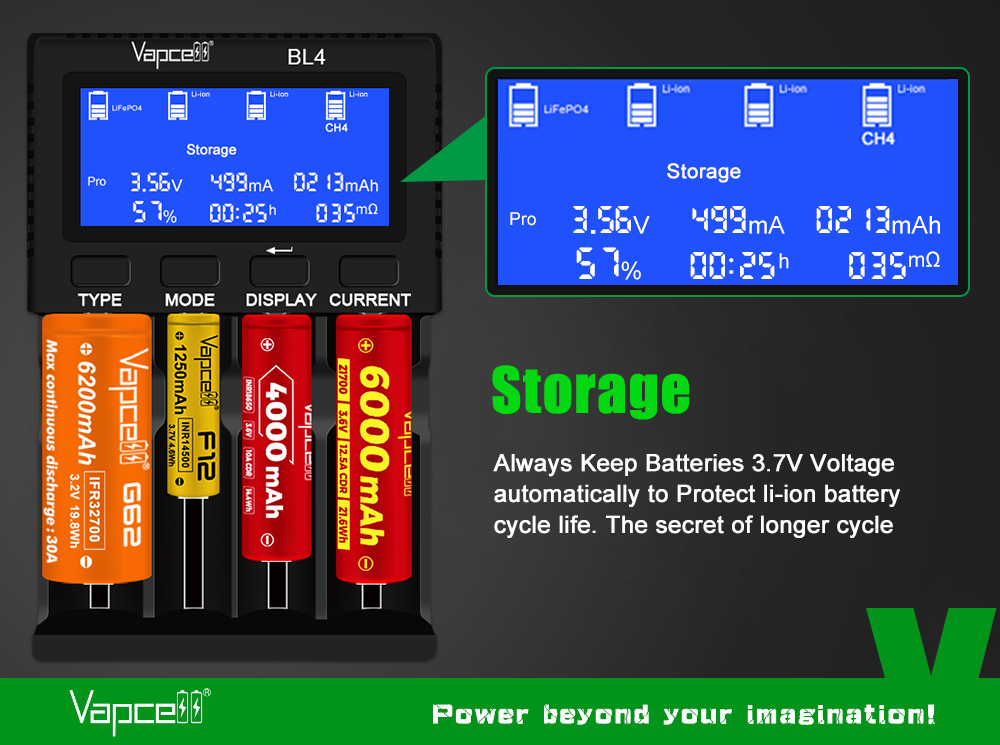

Storage pred dlhou pauzou
Sezóna skončila a články idú do šuplíka? Režim Storage nastaví Li-ion na 3,70 V: nabitejší článok vybije, vybitejší dobije, prúdom 500 mA. Manuál uvádza, že skladovanie okolo polovice kapacity predlžuje životnosť článku.
Pre LiFePO4 je skladovacie napätie 3,20 V, pre Li-ion 4,35 V 3,80 V a pre NiMH 1,20 V.

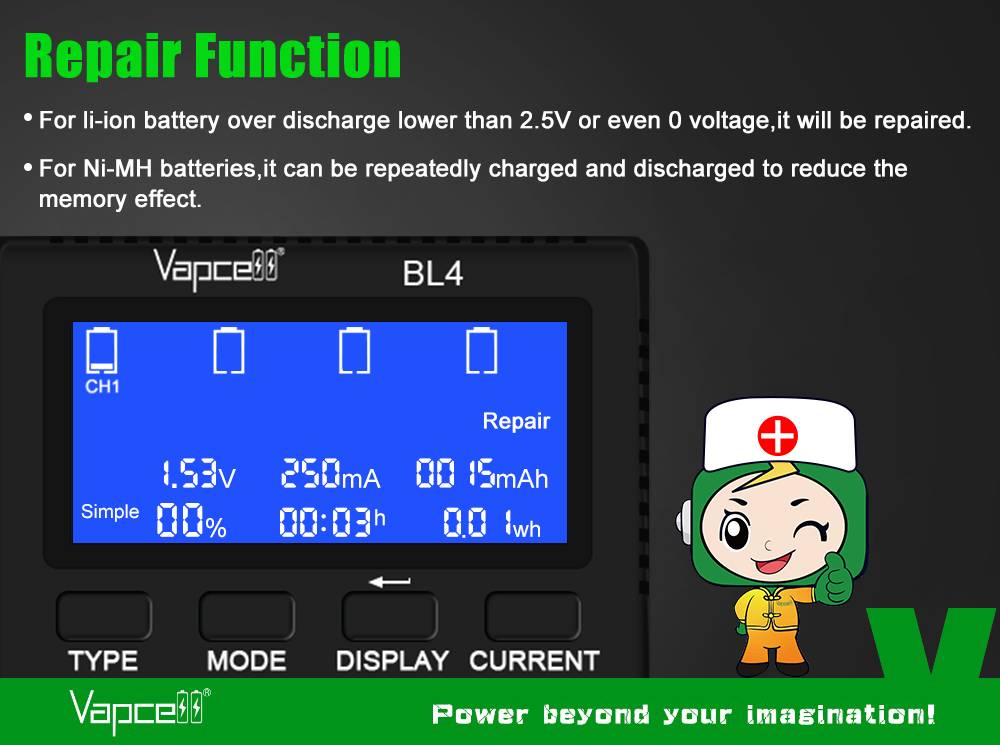

Druhá šanca pre hlboko vybitý článok
Keď baterka nechala Li-ion klesnúť pod 2,5 V alebo chránenému článku vypla ochrana, BL4 ho najprv opatrne naštartuje malým prúdom 50 mA, podľa výrobcu aj od 0 V. Pri NiMH a NiCd opakuje nabitie a vybitie a tým potláča pamäťový efekt.
Vytečené, skorodované ani mŕtve články do nabíjačky nevkladaj, výrobca to zakazuje.

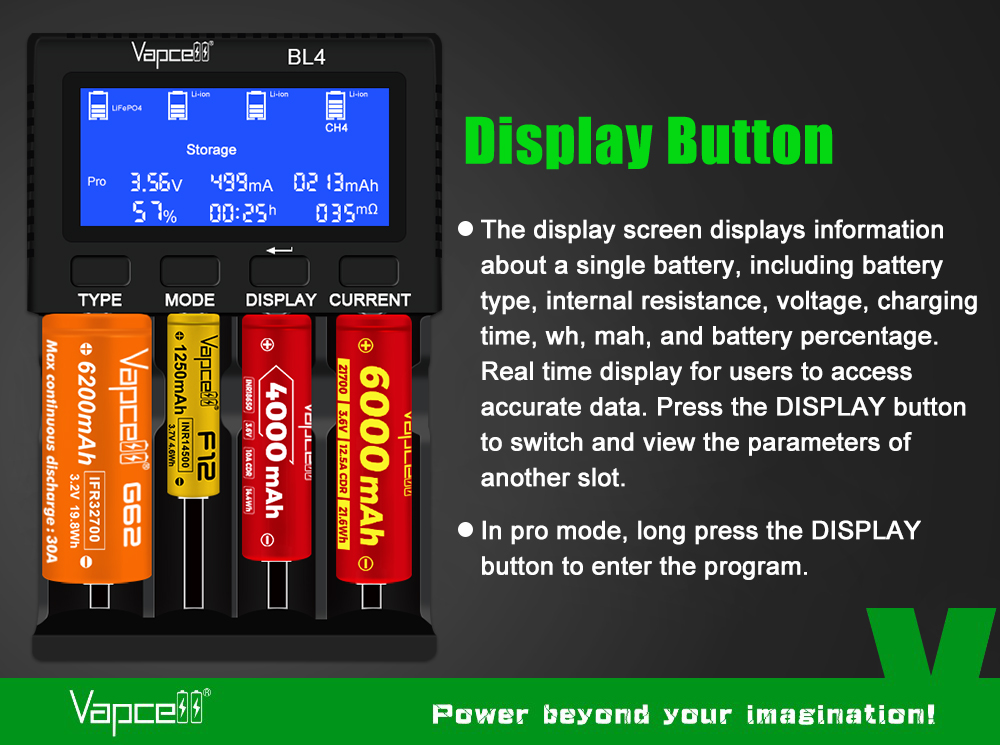

Všetko o článku na jednom displeji
Na podsvietenom LCD vidíš pri každom článku typ, režim, napätie, prúd, nabitú kapacitu v mAh aj Wh, čas, percentá a vnútorný odpor v mΩ. Tlačidlom DISPLAY prepínaš medzi slotmi CH1 až CH4.
Nabíjaš v spálni? Dlhým podržaním tlačidla CURRENT displej vypneš. Údaje sú podľa manuálu orientačné, pri prúdoch pod 250 mA môžu byť odchýlky väčšie.

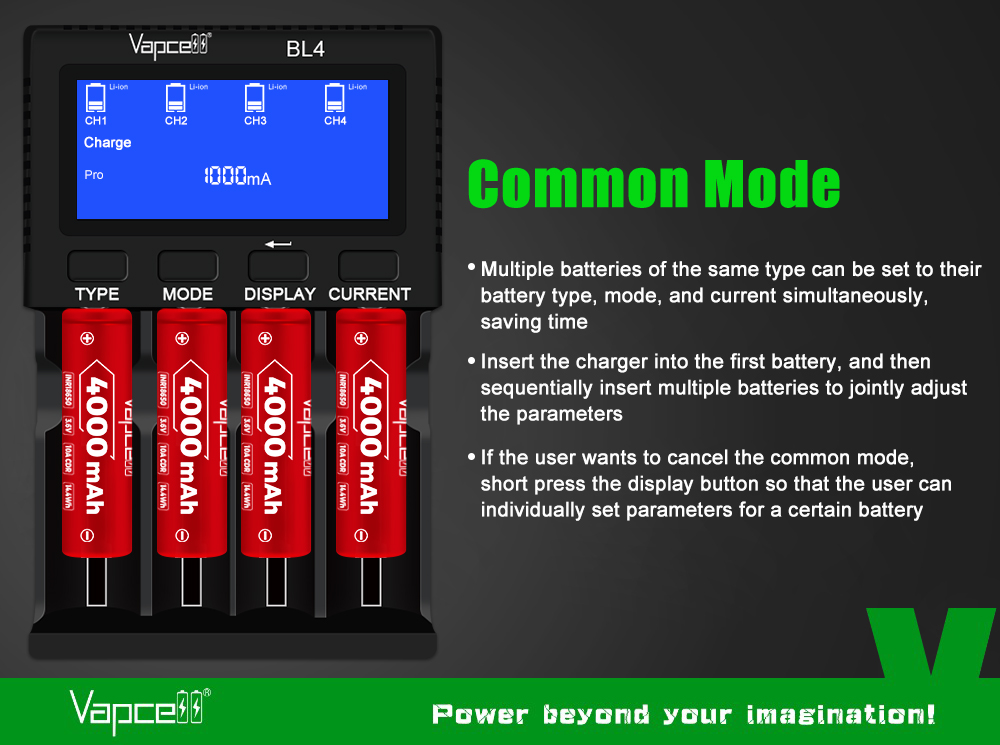

Rovnaké články nastavíš naraz
Nabíjaš sadu rovnakých 18650? Keď v režime Simple vložíš druhý rovnaký článok do 5 sekúnd po prvom, alebo v režime Pro vložíš viac rovnakých článkov, prejde BL4 do spoločného režimu a typ, režim aj prúd nastavíš všetkým naraz. Keď chceš niektorý článok nastaviť zvlášť, krátko stlač DISPLAY.

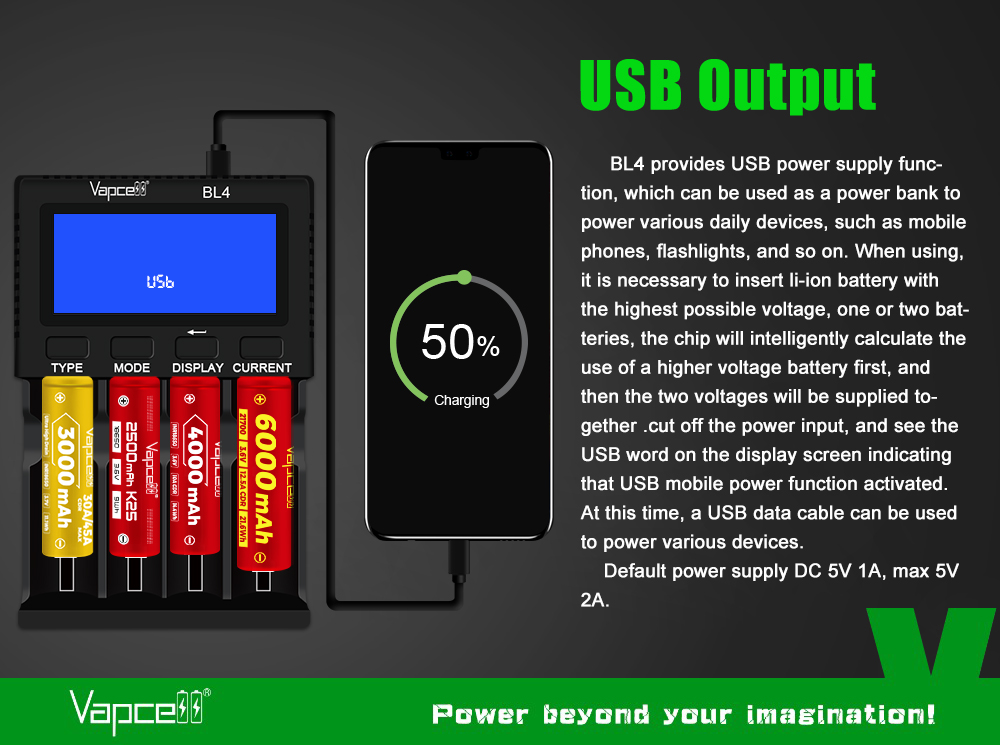

Núdzová powerbanka
Telefón dochádza a nabité Li-ion máš pri sebe? Odpoj BL4 od napájania, nechaj v nej jeden alebo viac Li-ion článkov a na displeji sa ukáže USb: z USB výstupu 5 V / 1 A potom nabiješ telefón alebo baterku. Najprv berie z článku s vyšším napätím.
Kým je nabíjačka pripojená k napájaniu, USB výstup nefunguje.
Napája ju adaptér QC 3.0
BL4 sa napája cez USB-C z adaptéra QC 3.0 s výstupom 9 V / 2 A. Adaptér k nej nedostaneš, len kábel USB-A na USB-C. So slabším adaptérom nevie napájať všetky sloty a hrozia výpadky, reštart a strata nameraných údajov.

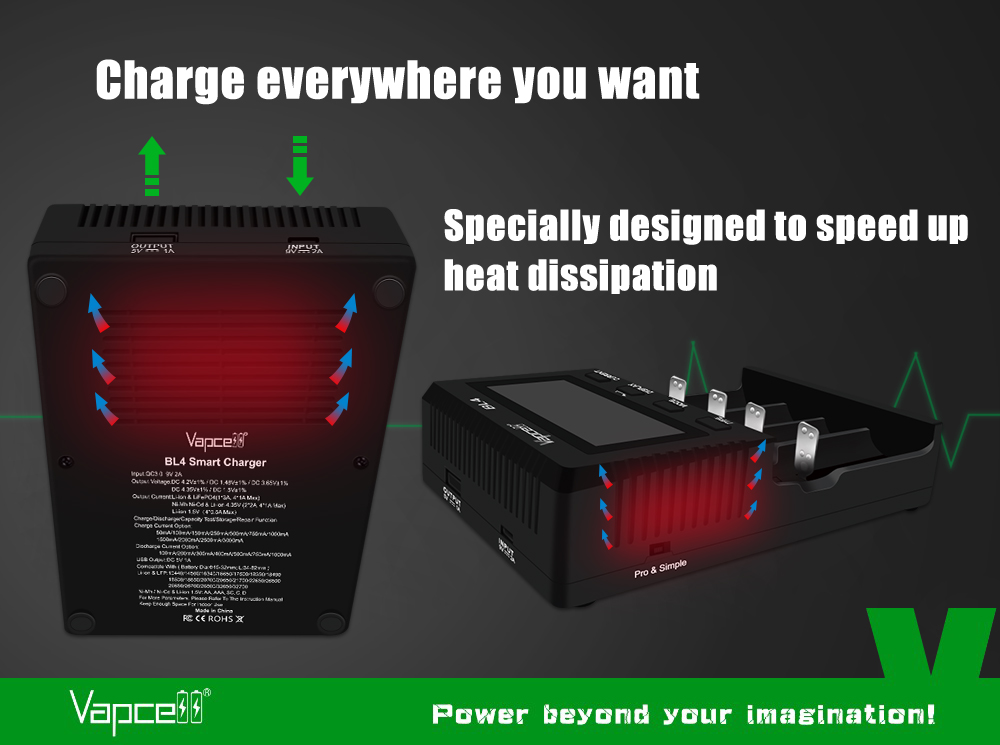

Vetracie otvory má navrhnuté na rýchlejší odvod tepla. Nechaj jej okolo seba voľné miesto a používaj ju len v interiéri.
Nabíjačky Vapcell v našej ponuke
Rozhoduje, aké články nabíjaš, koľko naraz a či chceš poznať ich kapacitu.
| Nabíjačka | Čo vie |
|---|---|
| Vapcell S4 Plus V3.0 | 4 sloty, až 3 A na každý slot · sieťový adaptér 12 V v balení · Li-ion, NiMH a NiCd · test kapacity, vybíjanie, Storage, Repair |
| Vapcell BL4 (práve si pozeráš) | 4 sloty, 3 A v jednom slote, pri štyroch článkoch 1 A · USB-C, adaptér QC 3.0 9 V / 2 A nie je v balení · Li-ion, LiFePO4, NiMH a NiCd, Li-ion 4,35 V aj 1,5 V Li-ion · test kapacity, vybíjanie, Storage, Repair |
| Vapcell Q2S-C | 2 sloty, 1 A na slot · USB-C 5 V / 2 A, adaptér nie je v balení · len Li-ion · len nabíja, bez displeja |
Technické údaje
| Výrobca | Shenzhen Vapcell Technology Co., Ltd. |
| Model | BL4 (BL4 Smart Charger) |
| Počet slotov | 4 samostatné (CH1 až CH4) |
| Vstup | USB-C, adaptér QC 3.0 9 V / 2 A (nie je v balení) |
| Koncové nabíjacie napätie | Li-ion 4,2 V · LiFePO4 3,65 V · NiMH a NiCd 1,48 V · Li-ion 4,35 V · 1,5 V Li-ion 1,5 V, všetko ±1 % |
| Nabíjací prúd Li-ion a LiFePO4 | 3 A v slote 1 · 2 × 2 A v slotoch 1 a 4 · 4 × 1 A |
| Nabíjací prúd NiMH, NiCd a Li-ion 4,35 V | 2 × 2 A v slotoch 1 a 4 · 4 × 1 A |
| Nabíjací prúd 1,5 V Li-ion | automaticky, najviac 0,5 A na slot (4 × 0,5 A) |
| Stupne nabíjacieho prúdu Pro | Li-ion, LiFePO4 a Li-ion 4,35 V: 50, 100, 150, 250, 500, 750, 1000, 1500, 2000, 2500 a 3000 mA · NiMH a NiCd: 250, 500, 750, 1000, 1500 a 2000 mA |
| Stupne nabíjacieho prúdu Simple | Li-ion: 250, 500, 1000, 1500, 2000, 2500 a 3000 mA · NiMH a NiCd: 250, 500, 1000, 1500 a 2000 mA |
| Vybíjací prúd | Pro: Li-ion, LiFePO4 a Li-ion 4,35 V 100, 200, 300, 400 a 500 mA, NiMH a NiCd 250, 500, 750 a 1000 mA · Simple: Li-ion 250 a 500 mA, NiMH a NiCd 250, 500 a 1000 mA |
| Koncové napätie vybíjania | Li-ion 2,55 V · LiFePO4 2,0 V · Li-ion 4,35 V 2,75 V · NiMH a NiCd 0,9 V |
| Režimy | Charge · Test · Storage · Discharge · Repair (1,5 V Li-ion len Charge) |
| Storage | Li-ion 3,70 V · LiFePO4 3,20 V · Li-ion 4,35 V 3,80 V · NiMH 1,20 V; Li-ion prúdom 500 mA |
| Metóda nabíjania | Li-ion a LiFePO4 CC/CV · NiMH a NiCd −dV/dt |
| Chémie | Li-ion 4,2 V, LiFePO4 3,2 V, NiMH, NiCd, Li-ion 4,35 V, 1,5 V Li-ion; LiFePO4, Li-ion 4,35 V a 1,5 V Li-ion len ručne v režime Pro; nenabíjateľné batérie nie |
| Li-ion a LiFePO4 veľkosti | 10440, 14500, 16340, 16650, 17500, 18350, 18490, 18500, 18650, 20650, 20700, 21700, 22650, 26500, 26650, 26700, 26800, 32650, 32700 |
| NiMH, NiCd a 1,5 V Li-ion veľkosti | AAA, AA, SC, C, D |
| Rozmer článku | priemer 10 až 32 mm, dĺžka 34 až 82 mm |
| Displej | podsvietený LCD: typ, režim, napätie, prúd, kapacita v mAh a Wh, čas, percentá, vnútorný odpor v mΩ |
| Ochrany | prepólovanie (Err), ochrana pri nabíjaní, rozpoznanie chybného článku, zníženie príliš vysokého prúdu |
| USB výstup | USB-A 5 V / 1 A z Li-ion článkov, len bez pripojeného napájania |
| Rozmery a hmotnosť | približne 170 × 112 × 42 mm, približne 285 g |
| Certifikácie a použitie | FCC, CE, RoHS · len v interiéri |
| Záruka | 2 roky, reklamáciu vybavíš u nás |
Čo nájdeš v balení
- nabíjačka Vapcell BL4
- kábel USB-A na USB-C
- manuál výrobcu
Adaptér ani akumulátory nie sú súčasťou balenia. Na napájanie potrebuješ adaptér QC 3.0 s výstupom 9 V / 2 A.
Slovenský návod k nabíjačke si môžeš pozrieť aj vopred: návod Vapcell BL4 v slovenčine (PDF).
Ako nabíjať s BL4
1
Zapoj napájanie
Kábel USB-C zapoj do nabíjačky a do adaptéra QC 3.0 9 V / 2 A. Displej sa rozsvieti a v strede sa ukáže NULL.
2
Zvoľ Simple alebo Pro
Posuvným prepínačom na ľavom boku zvolíš Simple, ktorý Li-ion 4,2 V a NiMH či NiCd rozpozná a nabije sám, alebo Pro s piatimi typmi článkov a viac stupňami prúdu.
3
Vlož článok
Vlož článok podľa polarity; keď ho vložíš naopak, ukáže sa Err. Na displeji sa objaví číslo slotu, napríklad CH1, a typ článku, ktorý nabíjačka rozpoznala.
4
Nastav typ, režim a prúd
Kým údaje blikajú, tlačidlom TYPE vyber typ článku (LiFePO4, Li-ion 4,35 V a 1,5 V Li-ion vždy ručne), tlačidlom MODE režim a tlačidlom CURRENT prúd podľa údaja výrobcu článku.
5
Spusti program
V režime Pro podrž tlačidlo DISPLAY dve sekundy, až potom sa program spustí. Pri viacerých článkoch skontroluj, či už nebliká žiadny slot: blikajúci slot ešte nebeží.
6
Ukonči
Po skončení testu displej zhasne sám. Odpoj napájanie a články hneď vyber.
Často sa nás pýtate
Aký adaptér potrebujem a je v balení?
Adaptér QC 3.0 s výstupom 9 V / 2 A a portom USB-A. Adaptér k nabíjačke nedostaneš, v krabici je len kábel USB-A na USB-C. So slabším adaptérom nevie BL4 napájať všetky sloty a hrozia výpadky, reštart a strata nameraných údajov.
Prečo pri štyroch článkoch nabíja len 1 A?
BL4 si výkon delí medzi sloty: jeden Li-ion alebo LiFePO4 v prvom slote nabíja prúdom až 3 A, dva články v slotoch 1 a 4 po 2 A a štyri články po 1 A. Keď potrebuješ štyri Li-ion naraz po 3 A, vyber Vapcell S4 Plus V3.0.
Nabije LiFePO4, Li-ion 4,35 V aj 1,5 V Li-ion AA?
Áno, ale typ musíš zvoliť ručne: prepni na Pro a tlačidlom TYPE vyber LiFePO4, Li-ion 4,35 V alebo 1,5 V Li-ion. Bez výberu ich BL4 nabije ako Li-ion 4,2 V, čo môže článok poškodiť, ba až spôsobiť výbuch. Nenabíjateľné batérie do nej nedávaj.
Aký je rozdiel medzi Simple a Pro?
Simple nabíja len Li-ion 4,2 V a NiMH či NiCd, typ rozpozná sama a hneď začne. Pro zvládne všetkých päť typov článkov a viac stupňov prúdu, od 50 mA, ale program spustíš až podržaním tlačidla DISPLAY na dve sekundy.
Zmestí sa môj článok?
Podľa výrobcu prijme články s priemerom 10 až 32 mm a dĺžkou 34 až 82 mm: Li-ion a LiFePO4 10440, 14500, 16340, 16650, 17500, 18350, 18490, 18500, 18650, 20650, 20700, 21700, 22650, 26500, 26650, 26700, 26800, 32650 a 32700, NiMH, NiCd a 1,5 V Li-ion AAA, AA, SC, C a D. Miesto má aj pre 21700 s ochrannou elektronikou alebo vyvýšeným pólom.
Akým prúdom nabije 1,5 V Li-ion AA?
Prúd pre 1,5 V Li-ion volí nabíjačka sama, najviac 500 mA na slot. Tieto články len nabíja, bez testu kapacity, vybíjania, Storage či Repair.
Prečo sa nabíjanie po výpadku prúdu nespustilo?
V režime Pro sa program po výpadku napájania alebo po zlom kontakte sám nespustí, aby napríklad LiFePO4 nenabil ako Li-ion na 4,20 V. Skontroluj typ článku a spusti program znova podržaním tlačidla DISPLAY.
Oživí úplne vybitý článok?
Li-ion pod 2,5 V alebo chránený článok s vypnutou ochranou režim Repair naštartuje prúdom 50 mA, aj keď ukazuje 0 V. Vytečené, skorodované ani mŕtve články však nenabíjaj, výrobca to zakazuje.
Funguje USB výstup aj počas nabíjania?
Nie. Powerbanka s výstupom 5 V / 1 A sa zapne, len keď BL4 odpojíš od napájania a necháš v nej Li-ion články; na displeji sa ukáže USb.
Nakoľko sú presné vnútorný odpor a kapacita na displeji?
Údaje nabíjačky sú podľa manuálu orientačné, pri prúdoch pod 250 mA môžu byť odchýlky väčšie, a na presné meranie odporúča profesionálny prístroj. Presný vnútorný odpor zmeria štvordrôtový tester, napríklad YAOREA YR1035+.
Čo znamená Err, NULL alebo USb na displeji?
Err znamená, že je článok vložený naopak; vyber ho a vlož podľa polarity. NULL sa ukáže po zapojení napájania, kým v slote nie je článok, a USb znamená, že beží powerbanka.
Kde nájdem slovenský návod?
Slovenský návod k BL4 si môžeš stiahnuť ako PDF, odkaz nájdeš pod obsahom balenia. Tlačidlá a nápisy na displeji sú po anglicky (TYPE, MODE, DISPLAY, CURRENT, Storage), návod ich vysvetľuje po slovensky.
