Diagnostická kolíska pre okrúhle batérie s konektorom XS10-4 pre tester YR1035+
Kód: HOLDERYR1035-Súvisiaci tovar
Podrobný popis
YAOREA
Kolíska XS10-4
Diagnostická kolíska na valcové články s konektorom XS10-4 k testeru vnútorného odporu
k testeru YAOREA YR1035+, na trhu aj ako Vapcell YR1035+
XS10-4
konektor pre YR1035+
18650
aj 21700 a 32650
79 mm
max. dĺžka článku
5 A
max. prúd
Diagnostická kolíska na valcové články s konektorom XS10-4 je diel k testeru YAOREA YR1035+. Článok do nej vložíš, tester ukáže vnútorný odpor aj napätie a ty máš voľné ruky na ďalší článok. Hodí sa na párovanie článkov do packu a na triedenie väčšieho množstva článkov podľa hraníc nastavených v testeri.

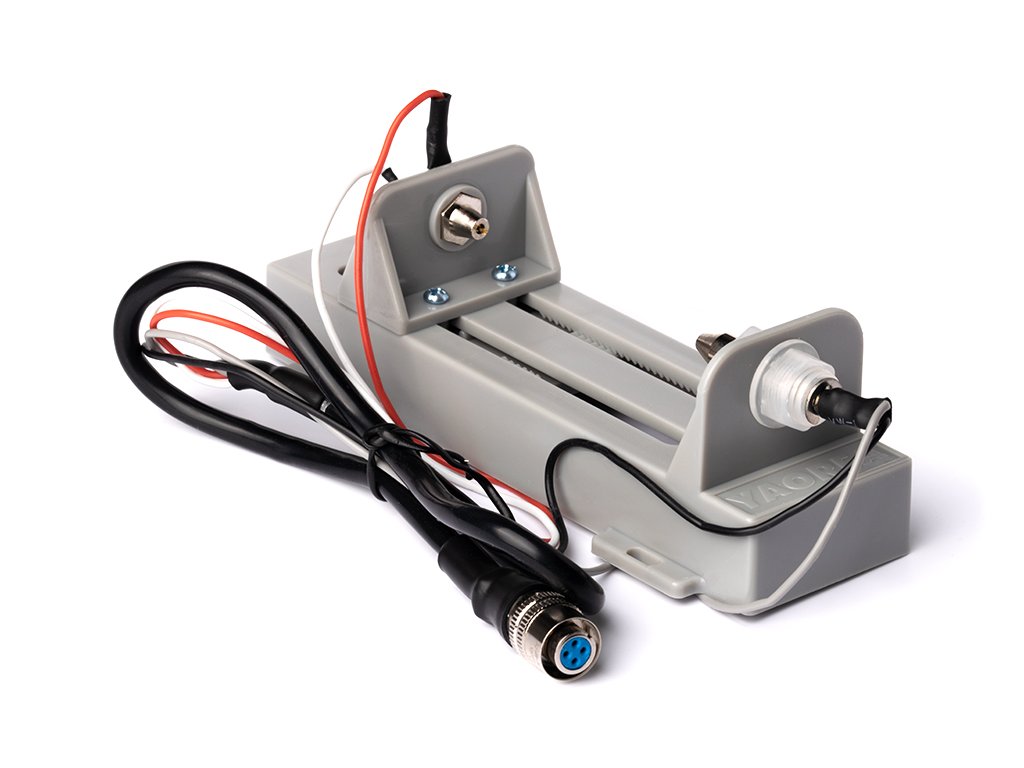

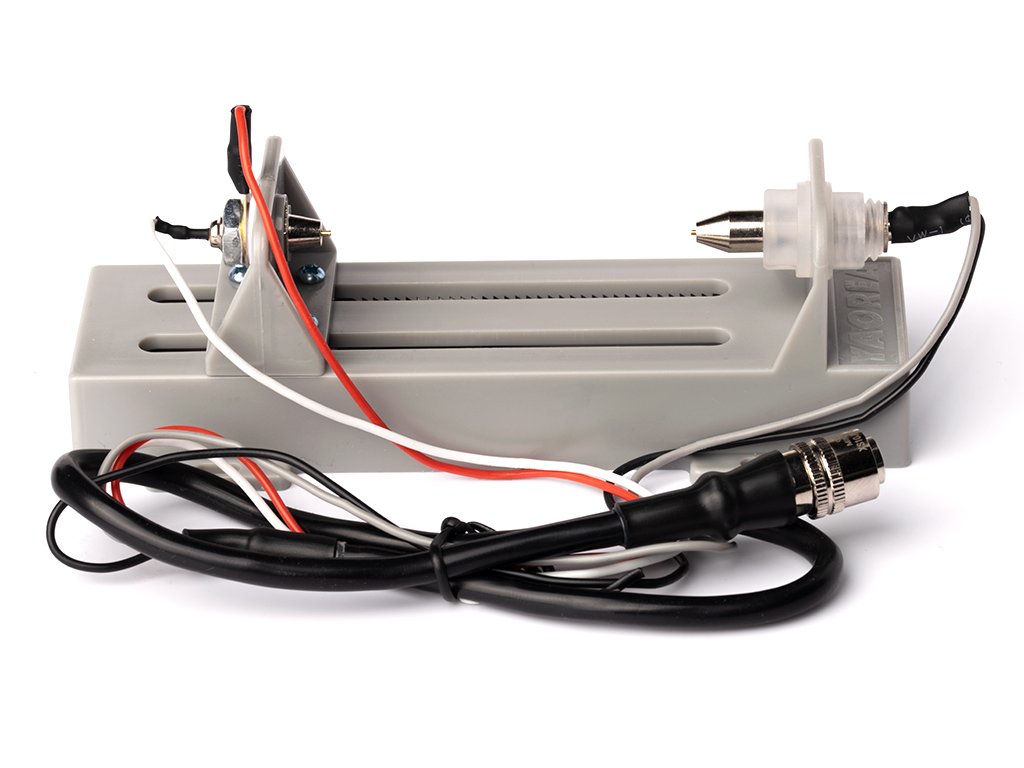

Kolíska je štvorvodičová s nastaviteľnou dĺžkou, zmestí sa do nej článok dlhý najviac 79 mm s priemerom najviac 32 mm, napríklad 18650 alebo 21700, je dimenzovaná do 5 A a je zo sivého polypropylénu. Pasuje na YR1035+, na YR1030 nie.

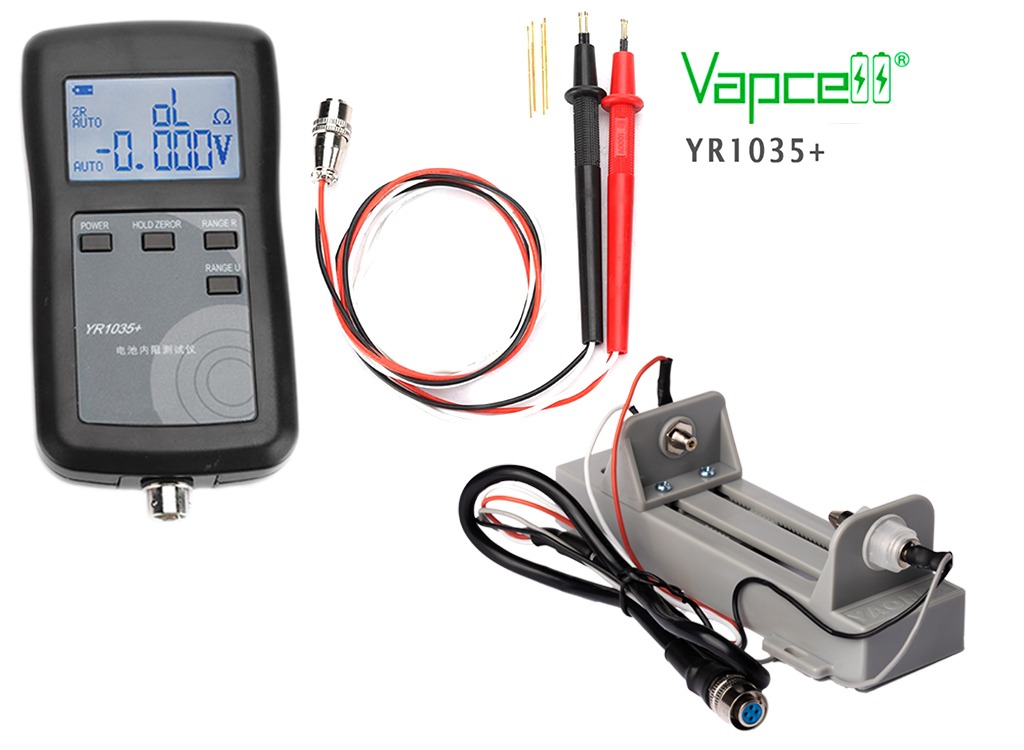

Kolíska sa zapája do toho istého konektora XS10-4 ako sondy a Kelvinove krokosvorky. Tester YR1035+ sa v Európe predáva aj pod značkou Vapcell; tester ani sondy v balení nie sú, zostavy s testerom nájdeš v tabuľke nižšie.
Valcové články bez držania sond
Pri desiatkach článkov 18650 článok len vložíš do kolísky, odčítaš odpor aj napätie a vymeníš ho za ďalší. Sondy pritom v ruke nedržíš.
Na skrutkové póly LiFePO4 a štvorvývodové rezistory výrobca používa Kelvinove krokosvorky, na voľný článok v ruke sondy.
Kolíska, sondy alebo krokosvorky
Sondy z balenia testera sú univerzálne a stačia na občasné meranie rôznych batérií. Na skrutkové póly a ploché vývody sú Kelvinove krokosvorky.
Kolíska sa oplatí, keď meriaš veľa valcových článkov za sebou: dĺžku nastavíš podľa článku, vložíš ho a odčítaš hodnotu bez sond v ruke.
Ako vložiť článok správne
Posuvnú časť nastav podľa dĺžky článku na stupnici, stlač kontakt záporného pólu a článok vlož. Plus aj mínus musia sedieť v strede kontaktných hrotov a pevne, inak meranie nebude spoľahlivé.
Kolíska nie je nabíjačka, článok v nej len zmeriaš. Je dimenzovaná do 5 A.
Trieď články podľa vlastných hraníc
S kolískou prejdeš desiatky článkov za sebou: nastavíš si v testeri dolnú a hornú hranicu odporu aj napätia a pri každom článku v kolíske uvidíš YES alebo NO a ktorý údaj je mimo. Hromadu použitých 18650 tak roztriediš článok po článku.
Hranice nastavíš v menu 5, triedenie spustíš v menu 2 a výsledok sa ukáže, keď sa hodnota ustáli.
Jeden konektor pre všetko príslušenstvo
Kolíska má rovnaký konektor XS10-4 ako sondy a Kelvinove krokosvorky, takže ju k testeru YAOREA YR1035+ pripojíš namiesto sond vtedy, keď ju potrebuješ. Na YR1030 nepasuje.
Keď tester ešte nemáš, zostavy s testerom nájdeš v tabuľke nižšie.
Vyber si zostavu YR1035+
| Zostava alebo diel | Čo v nej je |
|---|---|
| YR1035+ so sondami | tester, štvorhrotové sondy, náhradné hroty |
| YR1035+ a Kelvinove krokosvorky | tester, sondy, Kelvinove krokosvorky na skrutkové póly a vývody |
| YR1035+ a držiak batérií | tester, sondy, držiak na valcové články |

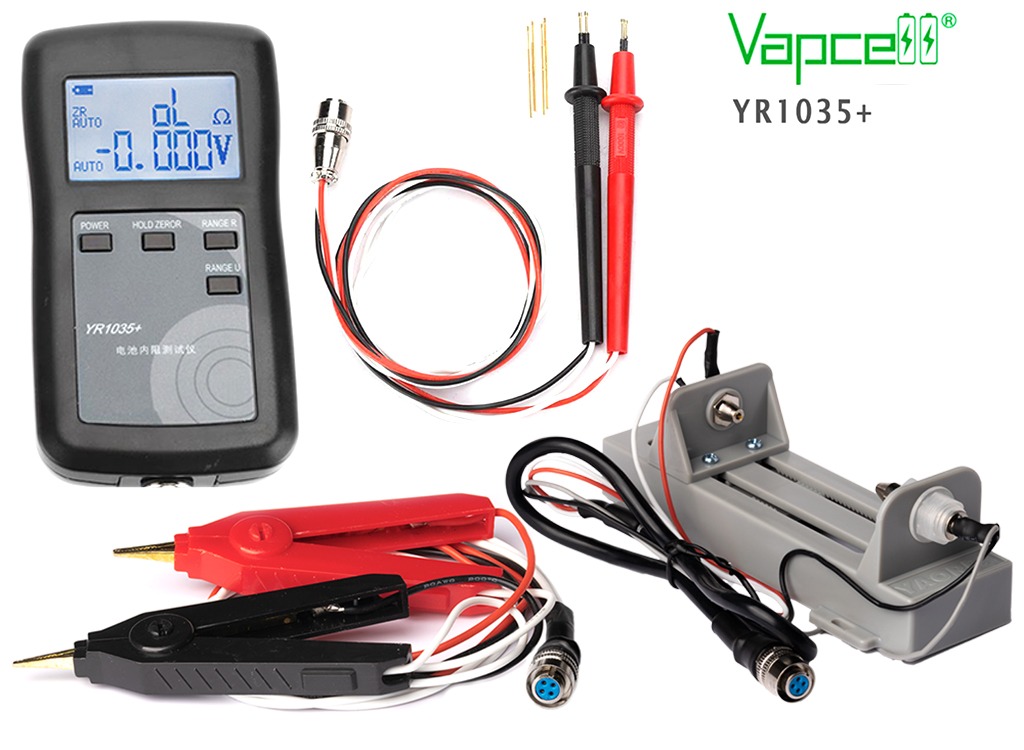

| YR1035+ komplet set | tester, sondy, Kelvinove krokosvorky aj držiak batérií |
| Kelvinove krokosvorky XS10-4 samostatne | diel k testeru, ktorý už máš |
| Diagnostická kolíska XS10-4 samostatne (práve si pozeráš) | držiak batérií zo setov samostatne, s konektorom XS10-4, k testeru, ktorý už máš |
Technické údaje
| Diel | diagnostická kolíska na valcové články s nastaviteľnou dĺžkou, štvorvodičová |
| Najväčší článok | dĺžka 79 mm, priemer 32 mm |
| Prúd | do 5 A |
| Materiál a farba | polypropylén (PP), sivá |
| Konektor | XS10-4, rovnaký ako pri sondách a krokosvorkách |
| Pasuje na | YAOREA YR1035+ (aj Vapcell YR1035+); nie na YR1030 |
| Nabíjanie článku | nie, kolíska slúži len na meranie |
| Zdroj údajov o kolíske | technické údaje dodávateľa |
| Záruka | 2 roky |
Čo nájdeš v balení
- diagnostická kolíska na valcové články s konektorom XS10-4
Tester YAOREA YR1035+ ani sondy nie sú súčasťou balenia; kolíska je diel k testeru, ktorý už máš.
Slovenský návod k testeru si môžeš pozrieť aj vopred: návod YAOREA YR1035+ v slovenčine (PDF).
Ako merať s kolískou
1
Zapoj kolísku
Konektor XS10-4 kolísky zapoj do testera YAOREA YR1035+ namiesto sond a krátko stlač POWER.
2
Nastav dĺžku
Posuvnú časť nastav podľa dĺžky článku na stupnici.
3
Vlož článok
Stlač kontakt záporného pólu a článok vlož. Plus aj mínus musia sedieť v strede kontaktných hrotov a pevne, inak meranie nebude spoľahlivé.
4
Odčítaj hodnotu
V režime AUTO sa odpor aj napätie ustália asi za dve až tri sekundy. Krátke stlačenie HOLD podrží hodnotu na displeji, ďalšie ju uvoľní.
5
Trieď články
V menu 5 nastav dolnú (LO) a hornú (UP) hranicu, v menu 2 spusti triedenie. Pri ustálenej hodnote tester ukáže YES alebo NO a ktorý údaj je mimo hraníc.
Často sa nás pýtate
Pasuje kolíska na môj tester?
Pasuje na YAOREA YR1035+, ktorý sa v Európe predáva aj pod značkou Vapcell; spoznáš ho podľa okrúhleho 4-pinového konektora XS10-4 na spodnej hrane.
Pasuje aj na YR1030?
Nie, kolíska na tester YR1030 nepasuje. Je určená pre YR1035+.
Nabíja kolíska články?
Nie, kolíska nie je nabíjačka. Článok v nej len zmeriaš; tester ukáže vnútorný odpor a napätie.
Aké články sa do nej zmestia?
Valcové články dlhé najviac 79 mm s priemerom najviac 32 mm, rozmermi teda napríklad 18650 alebo 21700. Batérie so skrutkovými pólmi do nej nevložíš, na tie sú Kelvinove krokosvorky.
Je v balení aj tester alebo sondy?
Nie, v balení je len kolíska s konektorom XS10-4. Zostavy s testerom nájdeš v tabuľke zostáv vyššie.
Kde nájdem slovenský návod?
Slovenský návod k testeru YAOREA YR1035+ si môžeš stiahnuť, odkaz nájdeš pod obsahom balenia. Postup s kolískou máš aj v krokoch vyššie.
YAOREA
Tester vyvíja a vyrába Jinan Yaorea Electronic Technology, v Európe sa predáva aj pod značkou Vapcell.
Nevieš, či ti kolíska pasuje?
Napíš nám, aký tester máš a aké články chceš merať, a poradíme ti, či sa ti oplatí kolíska, krokosvorky, alebo ti stačia sondy.
Napísať Majstrovi svetla
Email: eshop@svetelnaposta.sk · Telefón: +421 903 305 407 · Po – Pi: 9:00 – 16:00
Pozri si hodnotenia našich zákazníkov alebo recenzie na Heureke.
Pozri si hodnotenia našich zákazníkov alebo recenzie na Heureke.
Dodatočné parametre
| Kategória: | Meracie zariadenia |
|---|---|
| Záruka: | 2 roky |
Diskusia
Výpis diskusií
JU
konektor
Ján Urban
konektor
Ján Urban
Pre prípad že by niekto chcel používať z momentálne celkom obľúbením meracím prístrojom FNIRSI HRM-10 treba dát pozor na konektor. Táto kolíska používa XS10-4 konektor kompatibilný z meracím prístrojom YAOREA YR1035+ avšak merací prístroj FNIRSI HRM-10 používa konektor GX-12-4. Takže to nepasuje a treba si buď objednať kolísku zo správnym konektorom alebo vyrobiť redukciu. Ja viem že v názve je explicitne napísané pre tester YR1035+ ale tie konektory vyzerajú veľmi podobne tak aby to niekoho neuviedlo do omylu. Hádajte ako som na to prišiel ja :-D
