YAOREA YR1035+ Tester vnútorného odporu akumulátorov + Kelvinove krokosvorky
Kód: YR1035-KELVINSúvisiaci tovar
Podrobný popis
YAOREA
YR1035+
Tester vnútorného odporu a napätia batérií so sondami a Kelvinovými krokosvorkami
na trhu aj ako Vapcell YR1035+
0,01 mΩ
najjemnejšie rozlíšenie odporu
99,999 V
jednosmerné napätie
XS10-4
sondy aj krokosvorky
USB-C
nabíjanie

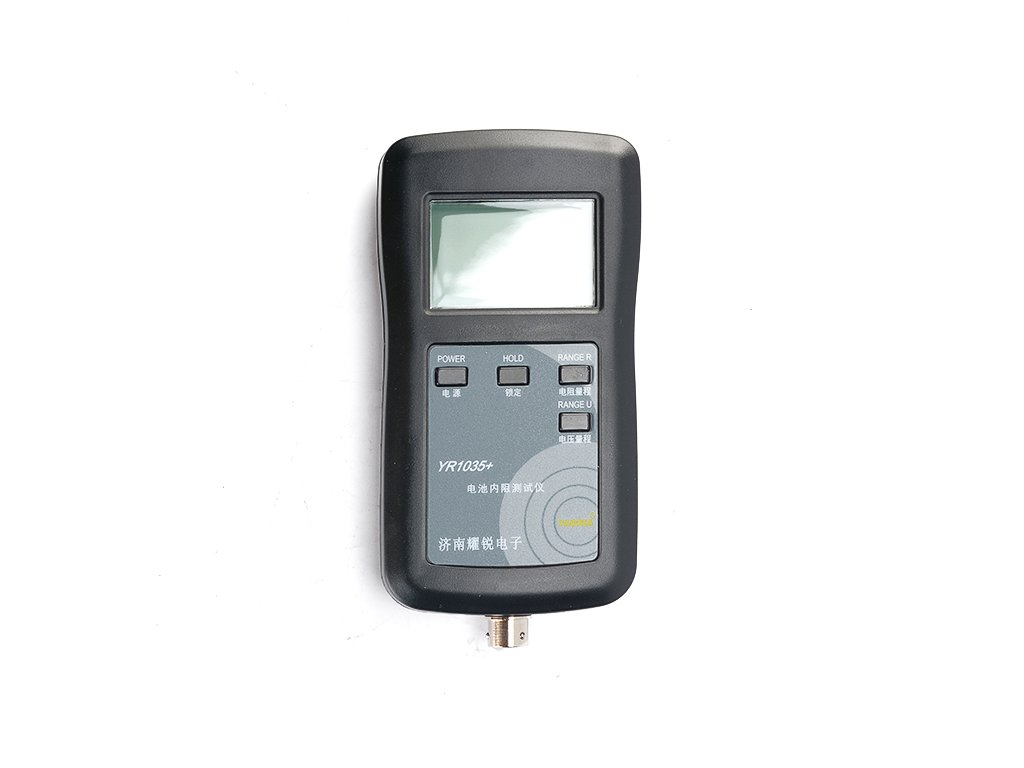

YAOREA YR1035+ je tester vnútorného odporu batérií so skutočným štvordrôtovým meraním: jedným priložením sond ti ukáže vnútorný odpor aj napätie článku na jednom displeji. Odpor meria do 200 Ω s rozlíšením až 0,01 mΩ, jednosmerné napätie do 99,999 V. Vstavaný akumulátor 18650 nabiješ cez USB-C bežnou nabíjačkou telefónu.
Presnosť sa líši podľa rozsahu, napríklad ±(0,5 % + 5) pri 200 mΩ, 2 Ω aj 20 Ω. Tester je kalibrovaný z výroby a menu kalibrácie je zamknuté, takže ho nemusíš nulovať ani ladiť. Striedavé napätie doň nepatrí nikdy; keď sondy pripojíš naopak, pod 28 V sa mu nič nestane, nad 28 V pripájaj vždy so správnou polaritou.
V tejto zostave máš k testeru dve pripojenia: štvorhrotové sondy na článok v ruke a Kelvinove krokosvorky na LiFePO4 so skrutkovými pólmi, ploché vývody článkov či autobatériu, s nimi máš počas merania voľné ruky. V Európe sa predáva aj pod značkou Vapcell YR1035+, ide o ten istý tester; ostatné zostavy nájdeš v tabuľke nižšie.

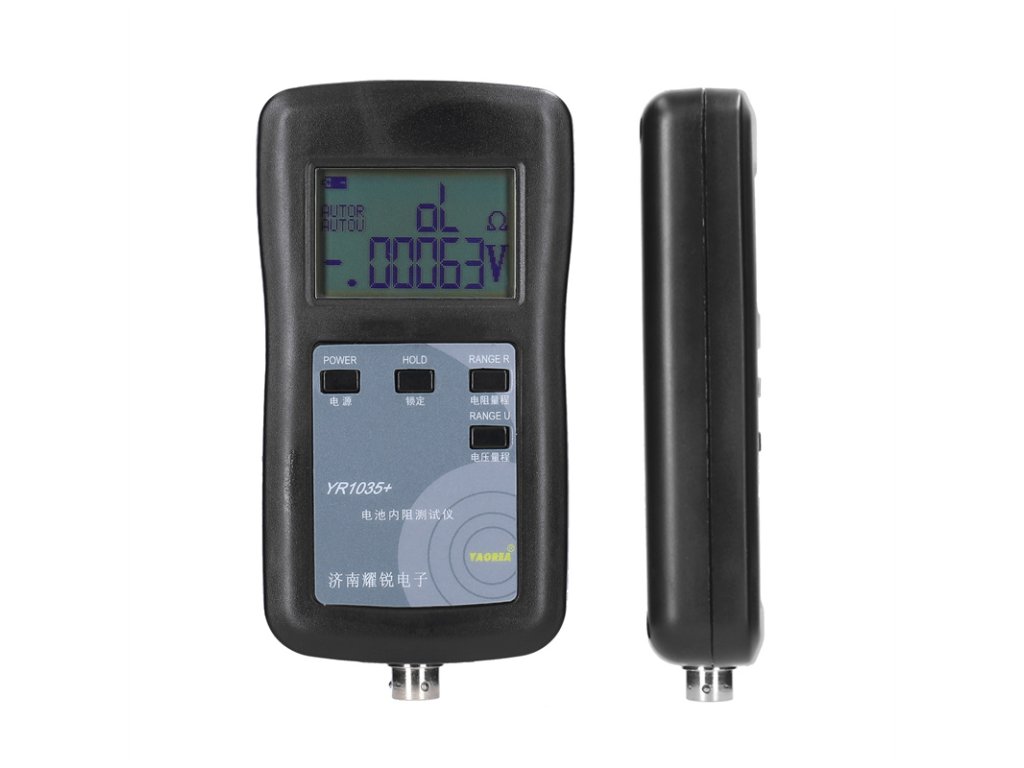

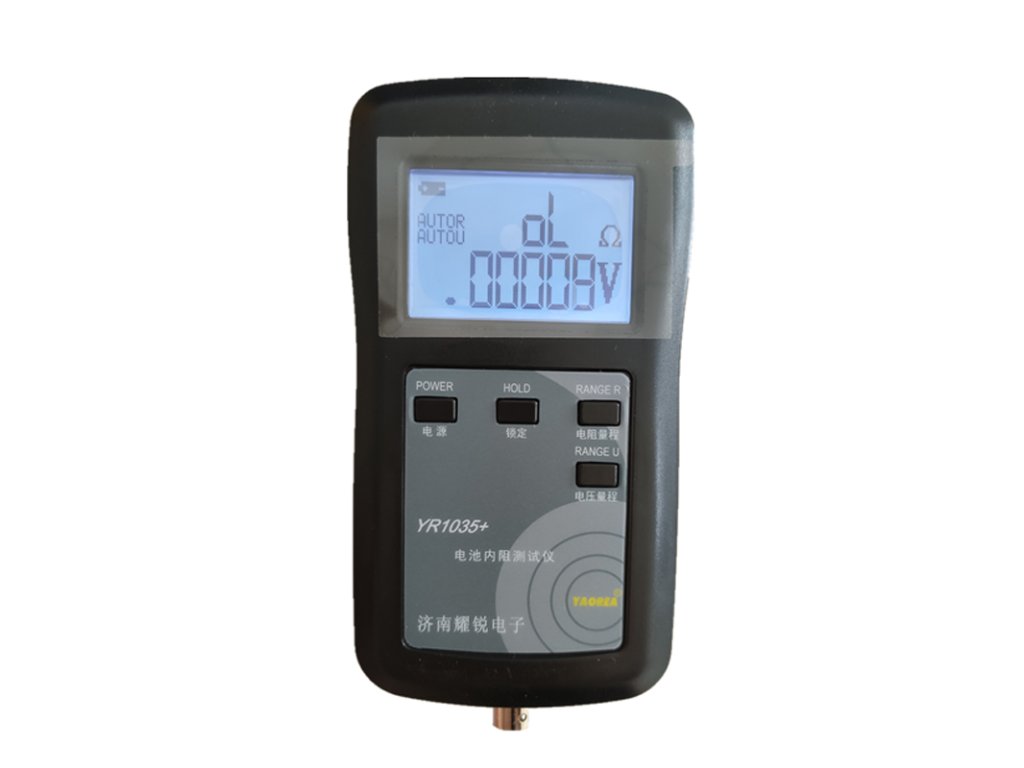

Odpor aj napätie na jednom displeji
Priložíš sondy na póly a za dve až tri sekundy vidíš vnútorný odpor aj napätie článku naraz. Hneď vieš, či sa článok hodí do packu, alebo ho radšej odložíš.
Zmeria olovené, lítiové, NiMH aj NiCd batérie: odpor do 200 Ω a jednosmerné napätie do 99,999 V. Tester má rozmery približne 135 × 73 × 25 mm a vlastný akumulátor 18650, ktorý nabiješ cez USB-C. Všetko príslušenstvo sa pripája jedným konektorom XS10-4.
Sondy aj krokosvorky v jednej zostave
Článok v ruke zmeriaš sondami a na LiFePO4 so skrutkovými pólmi alebo na ploché vývody článkov zacvakneš Kelvinove krokosvorky; obe pripojenia máš v tejto zostave. Výrobca krokosvorkami aj sondami meria aj malé odpory, napríklad štvorvývodové rezistory.
Štvorhrotové sondy sú univerzálne na všetky druhy batérií, krokosvorky na skrutkové póly a ploché vývody.
Ktoré príslušenstvo na akú batériu
Keď meriaš rôzne batérie a len občas, vystačíš so štvorhrotovými sondami. Hroty tvoria tenké ihly a keď sa opotrebujú, vymeníš ich. Na skrutkové póly a ploché vývody máš v tejto zostave Kelvinove krokosvorky: zacvakneš ich na póly a držia samy.
Pri desiatkach valcových článkov sa oplatí držiak batérií: dĺžku nastavíš podľa článku, napríklad 18650, 21700 alebo 32650, článok vložíš a odčítaš hodnotu bez držania sond v ruke. Držiak je v zostave s držiakom a v komplet sete.
Presnosť pre každý rozsah zvlášť
Výrobca neuvádza jedno číslo pre všetko: pri 200 mΩ, 2 Ω a 20 Ω je presnosť ±(0,5 % + 5), v najjemnejšom rozsahu 20 mΩ s rozlíšením 0,01 mΩ ±(0,7 % + 7) a pri 200 Ω ±(0,6 % + 5). Platí v pásme 5 až 95 % rozsahu; v režime AUTO si tester rozsah zvolí sám, pri pevnom rozsahu vyber taký, do ktorého hodnota zapadne.
Napätie meria s presnosťou ±(0,15 % z hodnoty + 0,010 až 0,015 % z rozsahu) a v rozsahu 1 V rozlíši až 0,00001 V. Pre predstavu: odpor 0,5 mΩ zobrazí stabilne približne v rozmedzí 0,48 až 0,52 mΩ.
Čo tester znesie a čo nie
Tester je na jednosmerné napätie do 99,999 V. Striedavé napätie, napríklad zo zásuvky, doň nepatrí nikdy. Keď sondy pripojíš naopak, pod 28 V sa mu nič nestane, tester rozlíši plus aj mínus; nad 28 V pripájaj vždy so správnou polaritou.
Kalibráciu výrobca zamkol, aby ju nikto omylom nerozladil: tester je nastavený z výroby a nulovať ho netreba.
Nabíjaš ho cez USB-C
Tester má vlastný akumulátor 18650 (3,7 V / 2 500 mAh), takže doň nevkladáš žiadne batérie. Nabiješ ho cez port USB-C bežnou nabíjačkou telefónu so vstupom 4,5 až 5,5 V; nabíjačku ani kábel v balení nenájdeš. Na opačnej hrane je konektor XS10-4 pre sondy, krokosvorky aj držiak.
Aby akumulátor vydržal, tester sa podľa nastavenia sám vypne po 5 až 60 minútach a v úspornom režime odoberá menej ako 10 mA. Keď ho dlhšie nepoužívaš, nechaj akumulátor nabitý približne na polovicu.

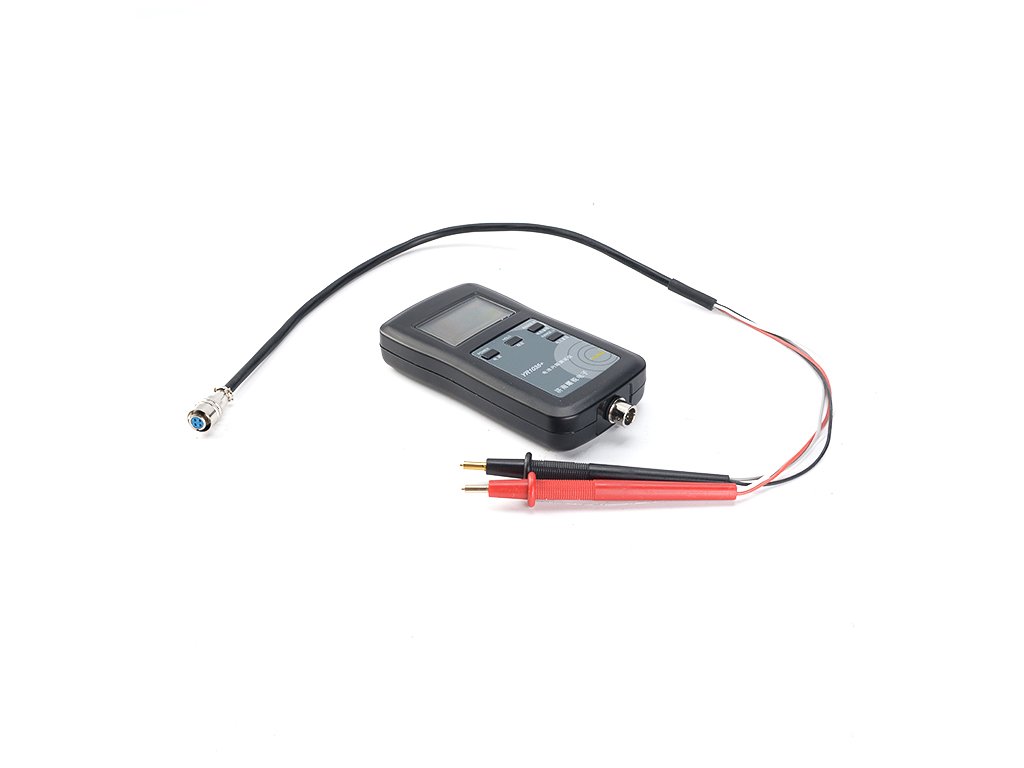

Sondy s odpruženými hrotmi
Každá sonda má na hrote dve tenké odpružené ihly, spolu teda štyri. Vďaka tomu výsledok neskresľuje odpor káblov ani prechodový odpor na póle.
Článok pritlač na hroty tak, aby sa obe ihly na každom póle dotkli pólu samostatne, a drž póly čisté, špina robí hodnoty nestabilné. Opotrebované ihly vymeníš, náhradné hroty sú v balení. Krútené vodiče sond nerozpletaj, pomáhajú presnosti a odolnosti voči rušeniu.
Kelvinove krokosvorky na skrutkové póly
Pri LiFePO4 článku so skrutkovými pólmi, plochých vývodoch článkov alebo autobatérii krokosvorky len zacvakneš na póly a počas merania máš voľné ruky. Sú izolované, červená a čierna, a pripájajú sa do toho istého konektora XS10-4 ako sondy.
Svorku prikladaj otvorenú a zacvakni ju tak, aby sa oba jej kovové kontakty dotýkali pólu samostatne; navzájom sa skratovať nesmú. Pri LiFePO4 výrobca odporúča články do približne 100 Ah, väčšie mávajú odpor pod 0,3 mΩ, kde chyba merania rastie.
Trieď články podľa vlastných hraníc
So sondami aj Kelvinovými krokosvorkami z tejto zostavy prejdeš desiatky článkov za sebou: nastavíš si dolnú a hornú hranicu odporu aj napätia a tester ti pri každom článku ukáže YES alebo NO a ktorý údaj je mimo. Hromadu použitých 18650 tak roztriediš článok po článku.
Hranice nastavíš v menu 5, triedenie spustíš v menu 2 a výsledok sa ukáže, keď sa hodnota ustáli. Sondy aj Kelvinove krokosvorky majú rovnaký konektor XS10-4, takže do testera zapojíš vždy to, čo sa na danú batériu hodí.
Vyber si zostavu YR1035+
| Zostava alebo diel | Čo v nej je |
|---|---|
| YR1035+ so sondami | tester, štvorhrotové sondy, náhradné hroty |
| YR1035+ a Kelvinove krokosvorky (práve si pozeráš) | tester, sondy, Kelvinove krokosvorky na skrutkové póly a vývody |
| YR1035+ a držiak batérií | tester, sondy, držiak na valcové články |
| YR1035+ komplet set | tester, sondy, Kelvinove krokosvorky aj držiak batérií |
| Kelvinove krokosvorky XS10-4 samostatne | diel k testeru, ktorý už máš |
| Diagnostická kolíska XS10-4 samostatne | držiak batérií zo setov samostatne, s konektorom XS10-4, k testeru, ktorý už máš |
Technické údaje
| Výrobca | YAOREA (Jinan Yaorea Electronic Technology), na trhu aj ako Vapcell |
| Model | YR1035+, nová verzia s nabíjaním USB-C |
| Metóda merania | štvordrôtová (Kelvinova) |
| Čo meria | vnútorný odpor a jednosmerné napätie súčasne, aj bežný odpor |
| Rozsahy odporu | AUTO · 20 mΩ · 200 mΩ · 2 Ω · 20 Ω · 200 Ω |
| Najjemnejšie rozlíšenie odporu | 0,01 mΩ (rozsah 20 mΩ) |
| Presnosť odporu | ±(0,7 % + 7) pri 20 mΩ · ±(0,5 % + 5) pri 200 mΩ, 2 Ω a 20 Ω · ±(0,6 % + 5) pri 200 Ω; v pásme 5 až 95 % rozsahu |
| Rozsahy napätia | AUTO · 1 V · 10 V · 100 V |
| Najvyššie napätie | 99,999 V jednosmerné, striedavé nie |
| Najjemnejšie rozlíšenie napätia | 0,00001 V (rozsah 1 V) |
| Presnosť napätia | ±(0,15 % z hodnoty + 0,010 až 0,015 % z rozsahu) |
| Displej | odpor 2 000 bodov, napätie 99 999 bodov, hodnota sa obnovuje 4× za sekundu, podsvietenie |
| Typy batérií | Li-ion, LiFePO4, LiPo, NiMH, NiCd, olovené |
| Triedenie článkov | dolná a horná hranica odporu a napätia, výsledok YES alebo NO |
| Napájanie | vstavaný Li-ion akumulátor 18650, 3,7 V / 2 500 mAh |
| Nabíjanie | USB-C, vstup 4,5 až 5,5 V |
| Odber prúdu | pod 60 mA (rozsah 200 mΩ a vyššie), pod 120 mA (20 mΩ), pod 10 mA v úspornom režime |
| Konektor meracieho kábla | XS10-4, rovnaký pre sondy, krokosvorky aj držiak |
| Kelvinove krokosvorky | izolované, červená a čierna, dva kovové kontakty na každej svorke, konektor XS10-4 |
| Pracovná teplota | 10 °C až 40 °C |
| Skladovacia teplota | −20 °C až 60 °C |
| Rozmery | približne 135 × 73 × 25 mm |
| Menu | anglicky alebo čínsky |
| Kalibrácia | z výroby, menu kalibrácie je zamknuté |
| Záruka | 2 roky |
Čo nájdeš v balení
- tester YAOREA YR1035+ so vstavaným akumulátorom
- štvorhrotové meracie sondy s konektorom XS10-4
- náhradné hroty sond
- Kelvinove krokosvorky s konektorom XS10-4
- ochranné puzdro
- slovenský návod
USB nabíjačka ani kábel USB-C nie sú súčasťou balenia; nabiješ ho bežnou nabíjačkou telefónu.
Slovenský návod k testeru si môžeš pozrieť aj vopred: návod YAOREA YR1035+ v slovenčine (PDF).
Ako merať s YAOREA YR1035+
1
Nabi tester
Pripoj USB-C kábel k bežnej nabíjačke telefónu (vstup 4,5 až 5,5 V). Nabíja sa vstavaný akumulátor testera, nie meraný článok.
2
Pripoj príslušenstvo a zapni
Sondy alebo Kelvinove krokosvorky zapoj do konektora XS10-4 na spodnej hrane a krátko stlač POWER.
3
Nechaj rozsah na AUTO
V režime AUTO si tester rozsah odporu aj napätia zvolí sám a hodnota sa ustáli za dve až tri sekundy. Pevný rozsah nastavíš tlačidlami RANGE R a RANGE U, ustáli sa rýchlejšie.
4
Prilož hroty
Článok drž kolmo a pritlač ho na odpružené hroty, kým sa oba hroty na každom póle nedotknú pólu samostatne. Hroty sa nesmú dotýkať navzájom a póly majú byť čisté.
5
Alebo zacvakni krokosvorky
Na skrutkové póly a vývody prilož Kelvinove krokosvorky otvorené a zacvakni ich tak, aby sa oba kovové kontakty každej svorky dotýkali pólu samostatne. Kontakty sa nesmú navzájom skratovať.
6
Zamraz hodnotu
Krátke stlačenie HOLD podrží nameranú hodnotu na displeji, ďalšie stlačenie ju uvoľní.
7
Trieď články
V menu 5 nastav dolnú (LO) a hornú (UP) hranicu, v menu 2 spusti triedenie. Pri ustálenej hodnote tester ukáže YES alebo NO a ktorý údaj je mimo hraníc.
Často sa nás pýtate
Zmeriam krokosvorkami autobatériu alebo LiFePO4 so skrutkovými pólmi?
Áno, na to sú Kelvinove krokosvorky. Výrobca meria krokosvorkami LiFePO4 so skrutkovými pólmi a zostavu s krokosvorkami nazýva zostavou na autobatérie. Svorku prilož otvorenú, oba kontakty každej svorky musia dosadnúť na pól samostatne. Pri LiFePO4 výrobca odporúča články do približne 100 Ah; väčšie mávajú odpor pod 0,3 mΩ, kde chyba merania rastie, preto odporúča merať odpory nad približne 0,3 až 0,5 mΩ.
Je YAOREA YR1035+ to isté ako Vapcell YR1035+?
Áno, ide o ten istý tester. Vyrába ho čínska firma Jinan Yaorea Electronic Technology pod značkou YAOREA a v Európe sa predáva aj pod značkou Vapcell. Preto ho nájdeš pod oboma názvami.
Je v ponuke aj YR1035 bez plusu?
Nie, predávame len YR1035+ v novej verzii s nabíjaním cez USB-C a zamknutou kalibráciou. Pri kúpe inde si over, či ide o verziu s plusom. Kelvinove krokosvorky s konektorom XS10-4 pasujú na starší YR1035 aj na YR1035+.
Kde nájdem návod k YR1035+ v slovenčine?
Slovenský návod je v balení a stiahnuť si ho môžeš aj vopred, odkaz nájdeš pod obsahom balenia. Menu testera je v angličtine alebo čínštine; keby sa ti zobrazilo čínsky, v menu 9 prepneš na angličtinu.
Aký presný je v porovnaní s profesionálnym prístrojom?
Presnosť je pre každý rozsah iná, napríklad ±(0,5 % + 5) pri 200 mΩ až 20 Ω, a ako príklad odpor 0,5 mΩ zobrazený stabilne v rozmedzí približne 0,48 až 0,52 mΩ. V nezávislom teste na YouTube (2022, staršia verzia) ho autor porovnal s profesionálnym prístrojom HIOKI BT3554: hodnoty sa líšili o 3 až 9 %, YR1035+ ukazoval o niečo menej. Na domácu dielňu a hobby to autor označil za viac než dostatočné.
Môžem ním merať celý pack alebo článok v e-bicykli?
Podľa výrobcu meraj pack v sérii len do celkového napätia 28 V; vnútorný odpor článkov tým aj tak presne neurčíš, pripočíta sa odpor spojov. Najlepšie je merať priamo na póloch článku. Článok v e-bicykli zmeriaš aj bez odpájania, ak bicykel nie je zapnutý a nenabíja sa.
Čo sa stane, keď pripojím sondy naopak?
Pod 28 V nič, tester rozlíši plus aj mínus. Nad 28 V pripájaj sondy vždy so správnou polaritou. Striedavé napätie nepripájaj nikdy a jednosmerné najviac 99,999 V.
Musí byť článok pri meraní plne nabitý?
Na rýchly odhad môžeš merať hneď. Presnejšie výsledky dá nový článok plne nabitý a použitý článok po vybití. Čím nižší vnútorný odpor článok má, tým menej ho stav nabitia ovplyvní.
Aký odpor má mať dobrý článok 18650?
Výrobca testera uvádza orientačne: dobrý článok 18650 má pod 10 mΩ, relatívne dobrý pod 30 mΩ, priemerný pod 60 mΩ a zlý nad 100 mΩ. Presnú hodnotu porovnaj s údajom výrobcu konkrétneho článku.
Treba ho kalibrovať alebo nulovať?
Nie. Tester je kalibrovaný z výroby a menu kalibrácie (7 a 8) je zamknuté. Keď sondy skratuješ, najmenšia hodnota nebýva presne nula; podľa výrobcu to presnosť neovplyvní.
Čím tester nabíjam?
Cez USB-C bežnou nabíjačkou telefónu so vstupom 4,5 až 5,5 V. Nabíjačka ani kábel nie sú v balení. Keď ho dlhšie nepoužívaš, nechaj vstavaný akumulátor nabitý približne na polovicu.
