YAOREA YR1035+ Tester vnútorného odporu akumulátorov + Držiak batérií
Kód: YR1035-HOLDERSúvisiaci tovar
Podrobný popis
YAOREA
YR1035+
Tester vnútorného odporu a napätia batérií so sondami a držiakom na valcové články
na trhu aj ako Vapcell YR1035+
0,01 mΩ
najjemnejšie rozlíšenie odporu
99,999 V
jednosmerné napätie
XS10-4
sondy aj držiak
USB-C
nabíjanie

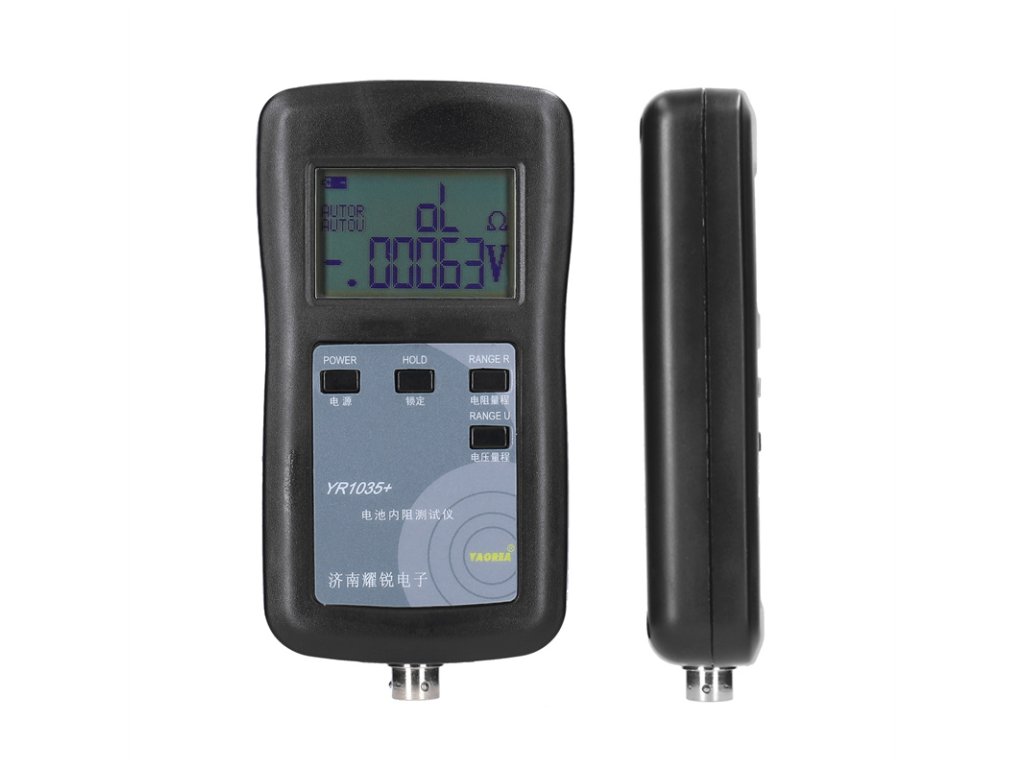

YAOREA YR1035+ je tester vnútorného odporu batérií so skutočným štvordrôtovým meraním: jedným priložením sond ti ukáže vnútorný odpor aj napätie článku na jednom displeji. Odpor meria do 200 Ω s rozlíšením až 0,01 mΩ, jednosmerné napätie do 99,999 V. Vstavaný akumulátor 18650 nabiješ cez USB-C bežnou nabíjačkou telefónu.
Presnosť sa líši podľa rozsahu, napríklad ±(0,5 % + 5) pri 200 mΩ, 2 Ω aj 20 Ω. Tester je kalibrovaný z výroby a menu kalibrácie je zamknuté, takže ho nemusíš nulovať ani ladiť. Striedavé napätie doň nepatrí nikdy; keď sondy pripojíš naopak, pod 28 V sa mu nič nestane, nad 28 V pripájaj vždy so správnou polaritou.
Držiak batérií z tejto zostavy ti uľahčí sériu valcových článkov: dĺžku nastavíš podľa článku, vložíš ho a odčítaš hodnotu bez držania sond v ruke. Poslúži pri párovaní článkov do packu aj pri triedení použitých 18650 podľa hraníc, ktoré si sám nastavíš. V Európe sa predáva aj pod značkou Vapcell YR1035+, ide o ten istý tester; ostatné zostavy nájdeš v tabuľke nižšie.
Odpor aj napätie na jednom displeji
Priložíš sondy na póly a za dve až tri sekundy vidíš vnútorný odpor aj napätie článku naraz. Hneď vieš, či sa článok hodí do packu, alebo ho radšej odložíš.
Zmeria olovené, lítiové, NiMH aj NiCd batérie: odpor do 200 Ω a jednosmerné napätie do 99,999 V. Tester má rozmery približne 135 × 73 × 25 mm a vlastný akumulátor 18650, ktorý nabiješ cez USB-C. Všetko príslušenstvo sa pripája jedným konektorom XS10-4.
Jeden tester, tri spôsoby pripojenia
Článok v ruke zmeriaš sondami a sériu valcových článkov vkladáš do držiaka; obe pripojenia máš v tejto zostave. Výrobca sondami meria aj malé odpory, napríklad štvorvývodové rezistory.
Na LiFePO4 so skrutkovými pólmi výrobca používa Kelvinove krokosvorky; tie sú v zostave s krokosvorkami a v komplet sete.
Ktoré príslušenstvo na akú batériu
Keď meriaš rôzne batérie a len občas, vystačíš so štvorhrotovými sondami. Hroty tvoria tenké ihly a keď sa opotrebujú, vymeníš ich. Na skrutkové póly a ploché vývody sú Kelvinove krokosvorky: zacvakneš ich na póly a držia samy.
Pri desiatkach valcových článkov ti pomôže držiak batérií z tejto zostavy: dĺžku nastavíš podľa článku, napríklad 18650, 21700 alebo 32650, článok vložíš a odčítaš hodnotu bez držania sond v ruke.
Presnosť pre každý rozsah zvlášť
Výrobca neuvádza jedno číslo pre všetko: pri 200 mΩ, 2 Ω a 20 Ω je presnosť ±(0,5 % + 5), v najjemnejšom rozsahu 20 mΩ s rozlíšením 0,01 mΩ ±(0,7 % + 7) a pri 200 Ω ±(0,6 % + 5). Platí v pásme 5 až 95 % rozsahu; v režime AUTO si tester rozsah zvolí sám, pri pevnom rozsahu vyber taký, do ktorého hodnota zapadne.
Napätie meria s presnosťou ±(0,15 % z hodnoty + 0,010 až 0,015 % z rozsahu) a v rozsahu 1 V rozlíši až 0,00001 V. Pre predstavu: odpor 0,5 mΩ zobrazí stabilne približne v rozmedzí 0,48 až 0,52 mΩ.
Čo tester znesie a čo nie
Tester je na jednosmerné napätie do 99,999 V. Striedavé napätie, napríklad zo zásuvky, doň nepatrí nikdy. Keď sondy pripojíš naopak, pod 28 V sa mu nič nestane, tester rozlíši plus aj mínus; nad 28 V pripájaj vždy so správnou polaritou.
Kalibráciu výrobca zamkol, aby ju nikto omylom nerozladil: tester je nastavený z výroby a nulovať ho netreba.
Nabíjaš ho cez USB-C
Tester má vlastný akumulátor 18650 (3,7 V / 2 500 mAh), takže doň nevkladáš žiadne batérie. Nabiješ ho cez port USB-C bežnou nabíjačkou telefónu so vstupom 4,5 až 5,5 V; nabíjačku ani kábel v balení nenájdeš. Na opačnej hrane je konektor XS10-4 pre sondy, krokosvorky aj držiak.
Aby akumulátor vydržal, tester sa podľa nastavenia sám vypne po 5 až 60 minútach a v úspornom režime odoberá menej ako 10 mA. Keď ho dlhšie nepoužívaš, nechaj akumulátor nabitý približne na polovicu.
Sondy s odpruženými hrotmi
Každá sonda má na hrote dve tenké odpružené ihly, spolu teda štyri. Vďaka tomu výsledok neskresľuje odpor káblov ani prechodový odpor na póle.
Článok pritlač na hroty tak, aby sa obe ihly na každom póle dotkli pólu samostatne, a drž póly čisté, špina robí hodnoty nestabilné. Opotrebované ihly vymeníš, náhradné hroty sú v balení. Krútené vodiče sond nerozpletaj, pomáhajú presnosti a odolnosti voči rušeniu.
Články v držiaku, ruky voľné
Keď skladáš pack z desiatok článkov 18650 alebo 21700, článok vložíš do držiaka, odčítaš odpor aj napätie a ideš na ďalší, bez držania sond v ruke. Do držiaka sa zmestí článok dlhý najviac 79 mm s priemerom najviac 32 mm.
Posuvnú časť nastav podľa dĺžky článku na stupnici, stlač kontakt záporného pólu a článok vlož tak, aby plus aj mínus sedeli v strede žltých kontaktných hrotov; inak meranie nebude spoľahlivé. Na triedenie si v menu 5 nastavíš dolnú a hornú hranicu, v menu 2 ho spustíš a pri každom článku uvidíš YES alebo NO a ktorý údaj je mimo.
Keď pribudnú skrutkové póly
Keď začneš merať LiFePO4 so skrutkovými pólmi, autobatériu alebo ploché vývody článkov, oceníš Kelvinove krokosvorky. Pripájajú sa do toho istého konektora XS10-4 ako sondy a držiak, takže ich môžeš dokúpiť aj neskôr.
Všetky zostavy aj diely samostatne nájdeš v tabuľke nižšie.
Vyber si zostavu YR1035+
| Zostava alebo diel | Čo v nej je |
|---|---|
| YR1035+ so sondami | tester, štvorhrotové sondy, náhradné hroty |
| YR1035+ a Kelvinove krokosvorky | tester, sondy, Kelvinove krokosvorky na skrutkové póly a vývody |
| YR1035+ a držiak batérií (práve si pozeráš) | tester, sondy, držiak na valcové články |
| YR1035+ komplet set | tester, sondy, Kelvinove krokosvorky aj držiak batérií |
| Kelvinove krokosvorky XS10-4 samostatne | diel k testeru, ktorý už máš |
| Diagnostická kolíska XS10-4 samostatne | držiak batérií zo setov samostatne, s konektorom XS10-4, k testeru, ktorý už máš |
Technické údaje
| Výrobca | YAOREA (Jinan Yaorea Electronic Technology), na trhu aj ako Vapcell |
| Model | YR1035+, nová verzia s nabíjaním USB-C |
| Metóda merania | štvordrôtová (Kelvinova) |
| Čo meria | vnútorný odpor a jednosmerné napätie súčasne, aj bežný odpor |
| Rozsahy odporu | AUTO · 20 mΩ · 200 mΩ · 2 Ω · 20 Ω · 200 Ω |
| Najjemnejšie rozlíšenie odporu | 0,01 mΩ (rozsah 20 mΩ) |
| Presnosť odporu | ±(0,7 % + 7) pri 20 mΩ · ±(0,5 % + 5) pri 200 mΩ, 2 Ω a 20 Ω · ±(0,6 % + 5) pri 200 Ω; v pásme 5 až 95 % rozsahu |
| Rozsahy napätia | AUTO · 1 V · 10 V · 100 V |
| Najvyššie napätie | 99,999 V jednosmerné, striedavé nie |
| Najjemnejšie rozlíšenie napätia | 0,00001 V (rozsah 1 V) |
| Presnosť napätia | ±(0,15 % z hodnoty + 0,010 až 0,015 % z rozsahu) |
| Displej | odpor 2 000 bodov, napätie 99 999 bodov, hodnota sa obnovuje 4× za sekundu, podsvietenie |
| Typy batérií | Li-ion, LiFePO4, LiPo, NiMH, NiCd, olovené |
| Triedenie článkov | dolná a horná hranica odporu a napätia, výsledok YES alebo NO |
| Napájanie | vstavaný Li-ion akumulátor 18650, 3,7 V / 2 500 mAh |
| Nabíjanie | USB-C, vstup 4,5 až 5,5 V |
| Odber prúdu | pod 60 mA (rozsah 200 mΩ a vyššie), pod 120 mA (20 mΩ), pod 10 mA v úspornom režime |
| Konektor meracieho kábla | XS10-4, rovnaký pre sondy, krokosvorky aj držiak |
| Držiak batérií | na valcové články s nastaviteľnou dĺžkou, napríklad 18650, 21700, 32650; konektor XS10-4 |
| Najväčší článok v držiaku | dĺžka 79 mm, priemer 32 mm |
| Pracovná teplota | 10 °C až 40 °C |
| Skladovacia teplota | −20 °C až 60 °C |
| Rozmery | približne 135 × 73 × 25 mm |
| Menu | anglicky alebo čínsky |
| Kalibrácia | z výroby, menu kalibrácie je zamknuté |
| Zdroj údajov o držiaku | technické údaje dodávateľa |
| Záruka | 2 roky |
Čo nájdeš v balení
- tester YAOREA YR1035+ so vstavaným akumulátorom
- štvorhrotové meracie sondy s konektorom XS10-4
- náhradné hroty sond
- držiak batérií na valcové články s konektorom XS10-4
- ochranné puzdro
- slovenský návod
USB nabíjačka ani kábel USB-C nie sú súčasťou balenia; nabiješ ho bežnou nabíjačkou telefónu.
Slovenský návod k testeru si môžeš pozrieť aj vopred: návod YAOREA YR1035+ v slovenčine (PDF).
Ako merať s YAOREA YR1035+
1
Nabi tester
Pripoj USB-C kábel k bežnej nabíjačke telefónu (vstup 4,5 až 5,5 V). Nabíja sa vstavaný akumulátor testera, nie meraný článok.
2
Pripoj príslušenstvo a zapni
Sondy alebo držiak batérií zapoj do konektora XS10-4 na spodnej hrane a krátko stlač POWER.
3
Nechaj rozsah na AUTO
V režime AUTO si tester rozsah odporu aj napätia zvolí sám a hodnota sa ustáli za dve až tri sekundy. Pevný rozsah nastavíš tlačidlami RANGE R a RANGE U, ustáli sa rýchlejšie.
4
Prilož hroty
Článok drž kolmo a pritlač ho na odpružené hroty, kým sa oba hroty na každom póle nedotknú pólu samostatne. Hroty sa nesmú dotýkať navzájom a póly majú byť čisté.
5
Alebo vlož článok do držiaka
Posuvnú časť nastav podľa dĺžky článku na stupnici, stlač kontakt záporného pólu a vlož článok. Plus aj mínus musia sedieť v strede žltých kontaktných hrotov, inak meranie nebude spoľahlivé.
6
Zamraz hodnotu
Krátke stlačenie HOLD podrží nameranú hodnotu na displeji, ďalšie stlačenie ju uvoľní.
7
Trieď články
V menu 5 nastav dolnú (LO) a hornú (UP) hranicu, v menu 2 spusti triedenie. Pri ustálenej hodnote tester ukáže YES alebo NO a ktorý údaj je mimo hraníc.
Často sa nás pýtate
Je YAOREA YR1035+ to isté ako Vapcell YR1035+?
Áno, ide o ten istý tester. Vyrába ho čínska firma Jinan Yaorea Electronic Technology pod značkou YAOREA a v Európe sa predáva aj pod značkou Vapcell. Preto ho nájdeš pod oboma názvami.
Je v ponuke aj YR1035 bez plusu?
Nie, predávame len YR1035+ v novej verzii s nabíjaním cez USB-C a zamknutou kalibráciou. Pri kúpe inde si over, či ide o verziu s plusom. Kelvinove krokosvorky s konektorom XS10-4 pasujú na starší YR1035 aj na YR1035+.
Kde nájdem návod k YR1035+ v slovenčine?
Slovenský návod je v balení a stiahnuť si ho môžeš aj vopred, odkaz nájdeš pod obsahom balenia. Menu testera je v angličtine alebo čínštine; keby sa ti zobrazilo čínsky, v menu 9 prepneš na angličtinu.
Aké články sa zmestia do držiaka?
Držiak je na valcové články s nastaviteľnou dĺžkou; výrobca ako príklady uvádza 18650, 21700 a 32650. Zmestí sa článok dlhý najviac 79 mm s priemerom najviac 32 mm. Batérie so skrutkovými pólmi do držiaka nevložíš, na tie sú Kelvinove krokosvorky.
Nabíja držiak články?
Nie, držiak nie je nabíjačka. Článok v ňom len zmeriaš; tester ukáže vnútorný odpor a napätie.
Aký presný je v porovnaní s profesionálnym prístrojom?
Presnosť je pre každý rozsah iná, napríklad ±(0,5 % + 5) pri 200 mΩ až 20 Ω, a ako príklad odpor 0,5 mΩ zobrazený stabilne v rozmedzí približne 0,48 až 0,52 mΩ. V nezávislom teste na YouTube (2022, staršia verzia) ho autor porovnal s profesionálnym prístrojom HIOKI BT3554: hodnoty sa líšili o 3 až 9 %, YR1035+ ukazoval o niečo menej. Na domácu dielňu a hobby to autor označil za viac než dostatočné.
Môžem ním merať celý pack alebo článok v e-bicykli?
Podľa výrobcu meraj pack v sérii len do celkového napätia 28 V; vnútorný odpor článkov tým aj tak presne neurčíš, pripočíta sa odpor spojov. Najlepšie je merať priamo na póloch článku. Článok v e-bicykli zmeriaš aj bez odpájania, ak bicykel nie je zapnutý a nenabíja sa.
Čo sa stane, keď pripojím sondy naopak?
Pod 28 V nič, tester rozlíši plus aj mínus. Nad 28 V pripájaj sondy vždy so správnou polaritou. Striedavé napätie nepripájaj nikdy a jednosmerné najviac 99,999 V.
Musí byť článok pri meraní plne nabitý?
Na rýchly odhad môžeš merať hneď. Presnejšie výsledky dá nový článok plne nabitý a použitý článok po vybití. Čím nižší vnútorný odpor článok má, tým menej ho stav nabitia ovplyvní.
Aký odpor má mať dobrý článok 18650?
Výrobca testera uvádza orientačne: dobrý článok 18650 má pod 10 mΩ, relatívne dobrý pod 30 mΩ, priemerný pod 60 mΩ a zlý nad 100 mΩ. Presnú hodnotu porovnaj s údajom výrobcu konkrétneho článku.
Treba ho kalibrovať alebo nulovať?
Nie. Tester je kalibrovaný z výroby a menu kalibrácie (7 a 8) je zamknuté. Keď sondy skratuješ, najmenšia hodnota nebýva presne nula; podľa výrobcu to presnosť neovplyvní.
Zmeria aj veľký článok LiFePO4 alebo autobatériu?
Olovené aj LiFePO4 zmeria. Pri LiFePO4 výrobca odporúča články do približne 100 Ah, väčšie mávajú odpor pod 0,3 mΩ, kde chyba merania rastie; odporúča merať odpory nad približne 0,3 až 0,5 mΩ. Na skrutkové póly sa hodia Kelvinove krokosvorky.
Čím tester nabíjam?
Cez USB-C bežnou nabíjačkou telefónu so vstupom 4,5 až 5,5 V. Nabíjačka ani kábel nie sú v balení. Keď ho dlhšie nepoužívaš, nechaj vstavaný akumulátor nabitý približne na polovicu.
