Meranie vnútorného odporu batérie s testerom YAOREA YR1035+
Meranie vnútorného odporu batérie: čo ti povie a ako na to
Napätie ti povie, ako je článok nabitý. Vnútorný odpor ti povie, v akej je kondícii. V tomto sprievodcovi nájdeš, prečo sa oplatí vnútorný odpor merať, ako to robí tester YAOREA YR1035+ (v Európe sa predáva aj pod značkou Vapcell), ktorú zostavu si vybrať a aké hodnoty sú pri bežných článkoch normálne.
Čo prezrádza vnútorný odpor
Podľa výrobcu testera vnútorný odpor článku rastie, keď článok starne a stráca kapacitu. Pri článkoch rovnakého typu býva nižší odpor znakom lepšieho článku, ktorý ľahšie dodá vyšší prúd. Na hodnotu vplýva aj teplota: čím je článok teplejší, tým nižší odpor ukáže.
V praxi ti meranie poslúži na tri veci: pri skladaní packu vyberieš články s podobným odporom, pri novej dodávke skontroluješ výkon článkov a hromadu použitých 18650 roztriediš na tie, ktoré ešte stoja za to, a tie, ktoré radšej odložíš.
Prečo štvordrôtové meranie

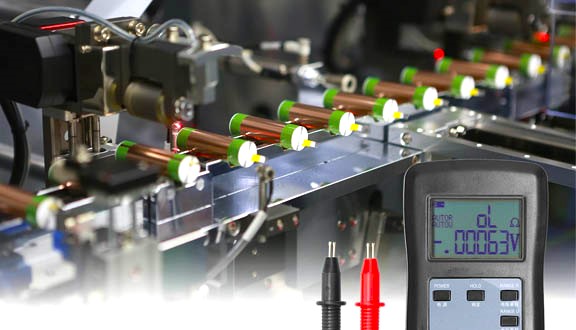

Pri miliohmoch rozhoduje každý kontakt. YAOREA YR1035+ meria skutočnou štvordrôtovou (Kelvinovou) metódou: na každom póle sú dva samostatné hroty, takže výsledok neskresľuje odpor meracích káblov ani prechodový odpor na póle. Výrobca uvádza príklad: odpor 0,5 mΩ zobrazí stabilne približne v rozmedzí 0,48 až 0,52 mΩ.

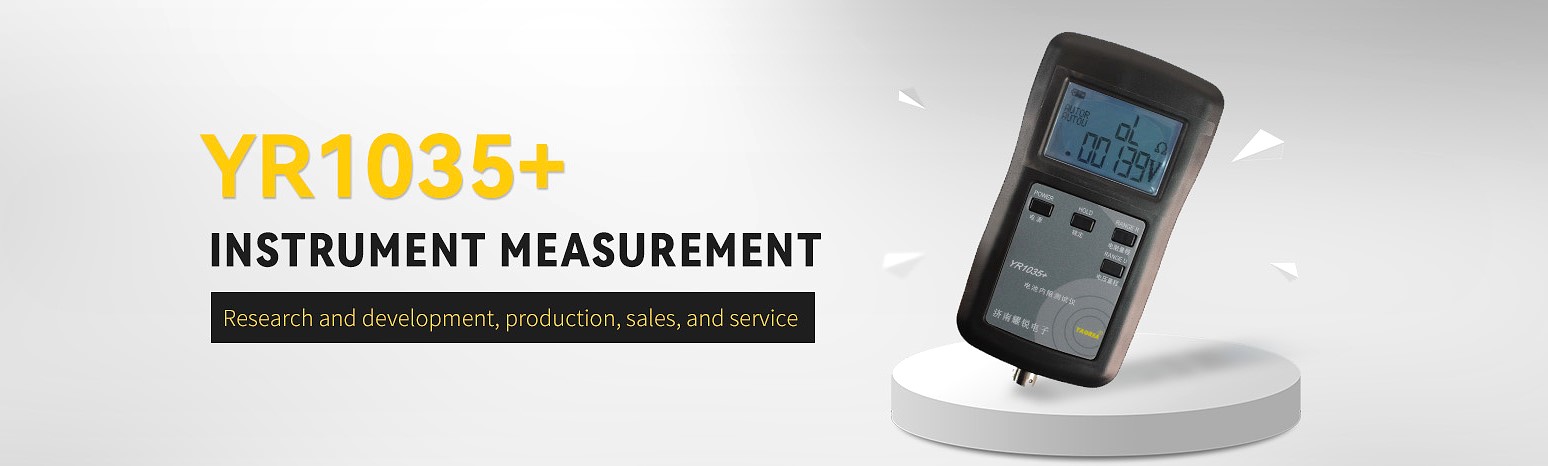

YAOREA YR1035+ v skratke
- meria vnútorný odpor aj jednosmerné napätie naraz, na jednom displeji
- odpor do 200 Ω s rozlíšením až 0,01 mΩ (rozsah 20 mΩ), napätie do 99,999 V
- presnosť pre každý rozsah zvlášť, napríklad ±(0,5 % + 5) pri 200 mΩ, 2 Ω a 20 Ω
- lítiové, NiMH, NiCd aj olovené batérie
- triedenie článkov: nastavíš dolnú a hornú hranicu a tester ukáže YES alebo NO
- vstavaný akumulátor 18650 (3,7 V / 2 500 mAh), nabíjanie cez USB-C
- kalibrovaný z výroby, menu kalibrácie je zamknuté
- všetko príslušenstvo sa pripája jedným konektorom XS10-4
Ktorú zostavu si vybrať
Tester je vo všetkých zostavách ten istý, líšia sa príslušenstvom. Štvorhrotové sondy sú v každej zostave a výrobca ich odporúča ako univerzálne na všetky druhy batérií.
| Čo meriaš | Zostava |
|---|---|
| rôzne batérie, občas | YR1035+ so sondami |
| LiFePO4 so skrutkami, autobatéria, ploché vývody článkov | YR1035+ a Kelvinove krokosvorky |
| séria valcových článkov do packu | YR1035+ a držiak batérií |
| všetko z toho | YR1035+ komplet set |
| tester už máš | krokosvorky alebo kolíska samostatne |
Ako merať správne
- Meraj priamo na póloch článku. Podľa výrobcu meraj pack v sérii len do celkového napätia 28 V a počítaj s tým, že výsledok ovplyvní odpor spojov.
- Pritlač hroty tak, aby dosadli samostatne. Článok drž kolmo, póly majú byť čisté; špina robí hodnoty nestabilné.
- Nechaj rozsah na AUTO. Hodnota sa ustáli za dve až tri sekundy, v pevnom rozsahu rýchlejšie.
- Striedavé napätie nikdy. Jednosmerné najviac 99,999 V. Keď sondy pripojíš naopak, pod 28 V sa testeru nič nestane; nad 28 V pripájaj vždy so správnou polaritou.
- Pri e-bicykli nemusíš nič rozoberať. Článok zmeriaš aj bez odpájania, ak bicykel nie je zapnutý a nenabíja sa.
- Nový článok meraj plne nabitý, použitý po vybití. Na rýchly odhad môžeš merať hneď.
Aké hodnoty sú normálne
Orientačné hodnoty výrobcu testera. Presné číslo porovnaj vždy s údajom výrobcu konkrétneho článku.
| Batéria | Vnútorný odpor |
|---|---|
| Li-ion 18650 | dobrý pod 10 mΩ, relatívne dobrý pod 30 mΩ, priemerný pod 60 mΩ, zlý nad 100 mΩ |
| suchý článok AA | 0,1 až 0,5 Ω |
| suchý článok AAA | 0,3 až 0,8 Ω |
| batéria 9 V | dobrá 8 až 15 Ω, horšia 20 až 40 Ω |
| gombíková LR44 | 1,5 až 2,2 Ω |
| olovená 12 V / 12 Ah pre elektrické vozidlá | 8 až 10 mΩ |
Pri LiFePO4 výrobca odporúča merať články do približne 100 Ah. Väčšie mávajú odpor pod 0,3 mΩ, kde chyba merania rastie, preto odporúča merať odpory nad približne 0,3 až 0,5 mΩ.
YR1030, YR1035 a YR1035+
Predávame len YR1035+ v novej verzii s nabíjaním cez USB-C a zamknutou kalibráciou. Pri kúpe inde si over, či ide o verziu s plusom. Kelvinove krokosvorky s konektorom XS10-4 podľa výrobcu pasujú na starší YR1035 aj na YR1035+; držiak batérií na YR1030 nepasuje.
Často sa nás pýtate
Je YAOREA YR1035+ to isté ako Vapcell YR1035+?
Áno, ide o ten istý tester. Vyrába ho Jinan Yaorea Electronic Technology pod značkou YAOREA a v Európe sa predáva aj pod značkou Vapcell.
Je k testeru návod v slovenčine?
Áno, slovenský návod je v balení a stiahnuť si ho môžeš aj vopred: návod YAOREA YR1035+ v slovenčine (PDF). Menu testera je v angličtine alebo čínštine, jazyk prepneš v menu 9.
Aký presný je oproti profesionálnemu prístroju?
V nezávislom teste na YouTube (2022, staršia verzia) ho autor porovnal s profesionálnym prístrojom HIOKI BT3554: hodnoty sa líšili o 3 až 9 %, YR1035+ ukazoval o niečo menej. Na domácu dielňu a hobby to autor označil za viac než dostatočné.
Treba tester kalibrovať alebo nulovať?
Nie. Tester je kalibrovaný z výroby a menu kalibrácie je zamknuté. Keď sondy skratuješ, najmenšia hodnota nebýva presne nula; podľa výrobcu to presnosť neovplyvní.
Meria aj kapacitu v mAh?
Nie, tester meria vnútorný odpor a napätie. Kapacitu zmeria nabíjačka s funkciou merania kapacity.
